Accuphase DG-68 išlygintojas

[Belas]

Matavimai

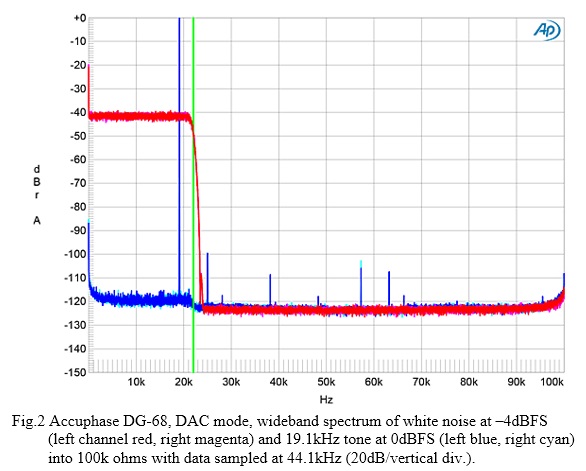

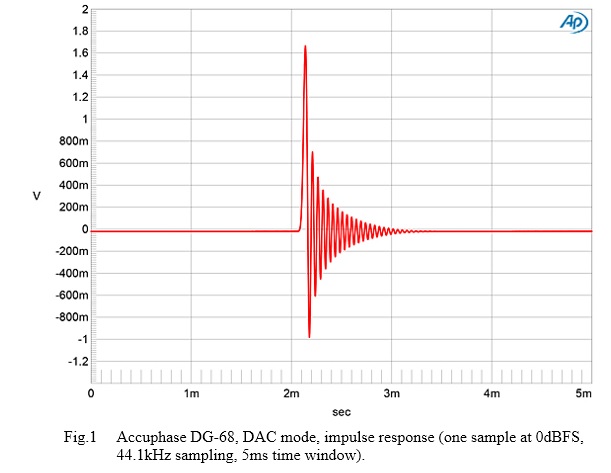

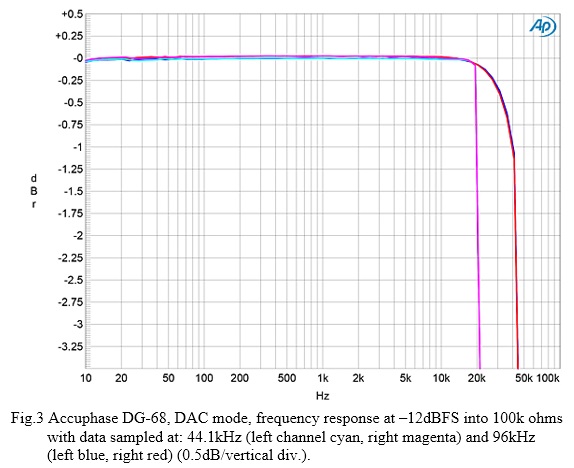

„Accuphase DG-68“ yra sudėtingas gaminys, sudarytas iš analoginio-skaitmeninio keitiklio (ADC), skaitmeninio signalo apdorojimo (DSP) ir skaitmeninio-analoginio keitiklio (DAC). Jis taip pat turi skaitmeninius įėjimus ir išėjimus, kurie apeina ADC ir DAC pakopas. JVS (Jasonas Viktoras Serinusas) jį naudojo kaip visavertį analoginį-analoginį procesorių, todėl, be atskirų ADC, DSP ir DAC pakopų veikimo tyrimo, aš taip pat peržiūrėjau jo elgseną, nustatytą JVS. Matavimams atlikti naudojau savo „Audio Precision SYS2722“ sistemą (žr. 2008 m. sausio mėn. „Kaip mes tai darome“), kai kuriuos bandymus pakartodamas su naujesne žurnalo „APx555“ sistema. Nors „Accuphase“ nurodo, kad koaksialinė S/PDIF įvestis priima duomenis, kurių diskretizavimo dažnis yra iki 192 kHz, ji neužsifiksuotų esant didesniam nei 96 kHz dažniui su abiejų „Audio Precision“ sistemų koaksialine skaitmenine išvestimi. Optinė S/PDIF įvestis priėmė iki 96 kHz diskretizavimo dažnius, kaip nurodyta. Pirmiausia apžvelgiant DG-68, kaip skaitmeninio-analoginio procesoriaus, veikimą, matyti, kad maksimalus išėjimo lygis esant 1 kHz dažniui, kai įjungtas automatinis lygio valdymas, buvo 1,7 V tiek subalansuotame, tiek monoblokiniame išėjime. Kai galinio skydelio jungiklis nustatytas į teigiamą XLR išėjimo 2 kontaktą, „Accuphase“ išlaikė absoliutų poliškumą (t. y. neinvertavo signalo) iš abiejų analoginių išėjimų. Išėjimo varža buvo maža – 47 omai abiejuose išėjimuose esant 20 kHz ir 1 kHz dažniui, o padidėjo iki vis dar mažos – 83 omų (subalansuotas) ir 66 omų (nesubalansuotas) esant 20 Hz dažniui. „Accuphase“ DAC siūlo vieną „atstatymo“ (rekonstrukcijos) filtrą su klasikiniu minimalios fazės atsaku (1 pav.), kuris skamba po pirmojo aukšto dažnio semplo. Šio filtro ultragarsinis slopinimas su 44,1 kHz duomenimis (2 pav., rausvos ir raudonos spalvos kreivės) pasiekia visišką stabdymo juostos slopinimą šiek tiek daugiau nei pusę semplo dažnio (vertikali žalia linija). Pilno dažnio 19,1 kHz (žalsvai mėlynos, žydros) tono iškraipytas vaizdas ties 25 kHz yra slopinamas 100 dB, o su 19,1 kHz tonu susijusios harmonikos yra labai žemo lygio. 3 pav. pavaizduoti 44,1 kHz ir 96 kHz dažniais atrinkti skaitmeniniai duomenys, rodo, kad skaitmeninis-analoginis atsakas smarkiai sumažėja, kai jis yra šiek tiek mažesnis nei pusė diskretizavimo dažnio.

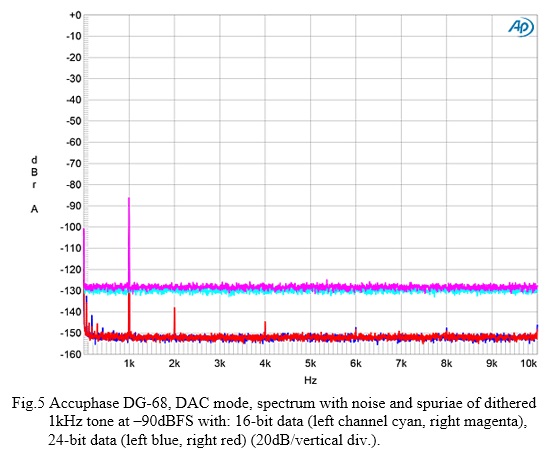

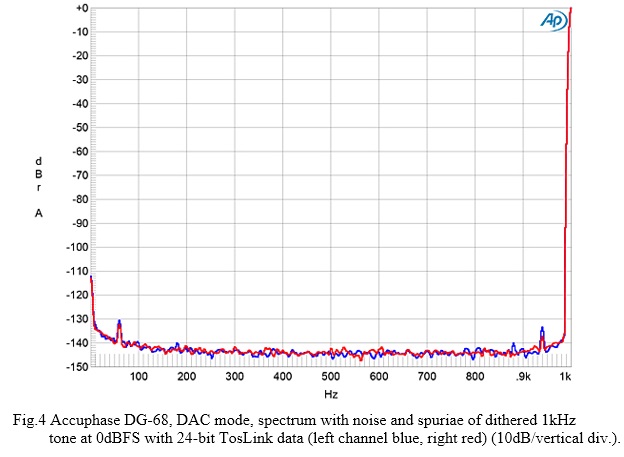

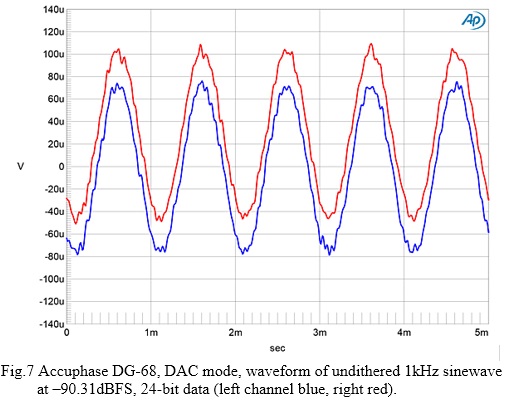

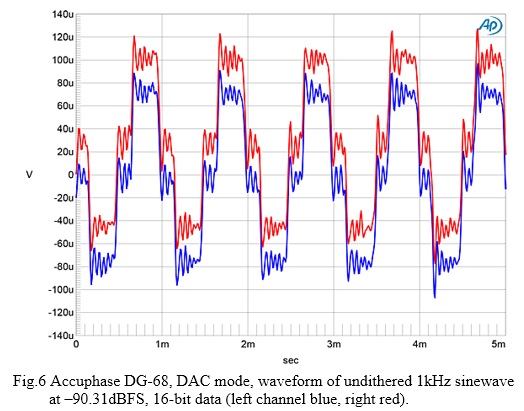

Kanalų atskyrimas buvo puikus – >126 dB abiem kryptimis žemiau 1 kHz, o esant 20 kHz dažniui sumažėjo iki vis dar puikių 112 dB. DG-68 analoginio triukšmo lygis buvo labai žemas ir be su maitinimo šaltiniu susijusių trikdžių (4 pav.). Padidinus bitų gylį nuo 16 iki 24, kai dithered (vertėjo pastaba: režimo su papildomu triukšmu parametrams gerinti) duomenys vaizdavo 1 kHz toną esant -90 dBFS, „Accuphase“ triukšmo lygis sumažėjo 21 dB (5 pav.), o tai reiškia, kad skiriamoji geba yra nuo 19 iki 20 bitų. Kai grojau undithered režimu, vaizduojančius toną, kurio dažnis buvo tiksliai -90,31 dBFS, bangos forma buvo simetriška, o trys nuolatinės įtampos lygiai, aprašyti duomenimis, buvo be triukšmo (6 pav.). Dešiniojo kanalo išėjime buvo labai nedidelis +25 µV nuolatinės srovės poslinkis. Dėl nekeičiamų 24 bitų duomenų (7 pav.) „Accuphase“ labai žemas analoginio triukšmo lygis leido išgauti švarią sinusoidę net ir esant tokiam labai žemam signalo lygiui.
