CP-6001Be AD modulio dažninė be krosoverio, kai mikrofonas 30 cm nuo ruporo burnos:
Grafikas rodo, kad ruporo žemiausias dažnis ~900 Hz. Su didelio selektyvumo HP filtrais, CP-6001Be AD modulis gali dirbti nuo ~1200 Hz – toks bus pagrindinis koaksialinio garsiakalbio skyrimo dažnis.
Dažninė su 1200 Hz skyrimo dažniu ir 48 dB/okt krosoverio selektyvumu:
ŽD modulio darbo tyrimas.
ŽD modulio dažninė artimame lauke (juoda) ir iš 0,5 m – raudona:
Matavimas artimame lauke rodo, kad Altec žemadažnio su Alnico V motoru, trumpa rite plokščiu laidu ilgame magnetiniame lauke, popieriaus membrana ir akordeono tipo pakaba dažninė iki ~1000 Hz labai glotni. Aukščiau prasideda membranos lūžiai, kuriuos reikės nufiltruoti.
CP-6001Be bendra dažninė be išlyginimo ir THD, kai skyrimo dažnis 1200 Hz, o filtrų selektyvumas 48 ir 96 dB/okt:
Palyginimui įkeliu išmatuotą Altec 604-8G dažninę su Altec krosoveriu:
AGILA matavimai rodo, kad nebėra 1,5 kHz duobės, glotnesnė dažninė, geriau atkuriama aukščiausia muzikos oktava ir žymiai mažesni iškraipymai.
Sugrįžkime prie AGILA.
Netiesiniai iškraipymai dažnių skyrimo zonoje procentais:
AGILA impedanso kreivė rodo, kad stiprintuvai dirbs lengvo (>8 Omų) apkrovimo režimu:
CP-6001Be ruporo rezonansų slopinimas.

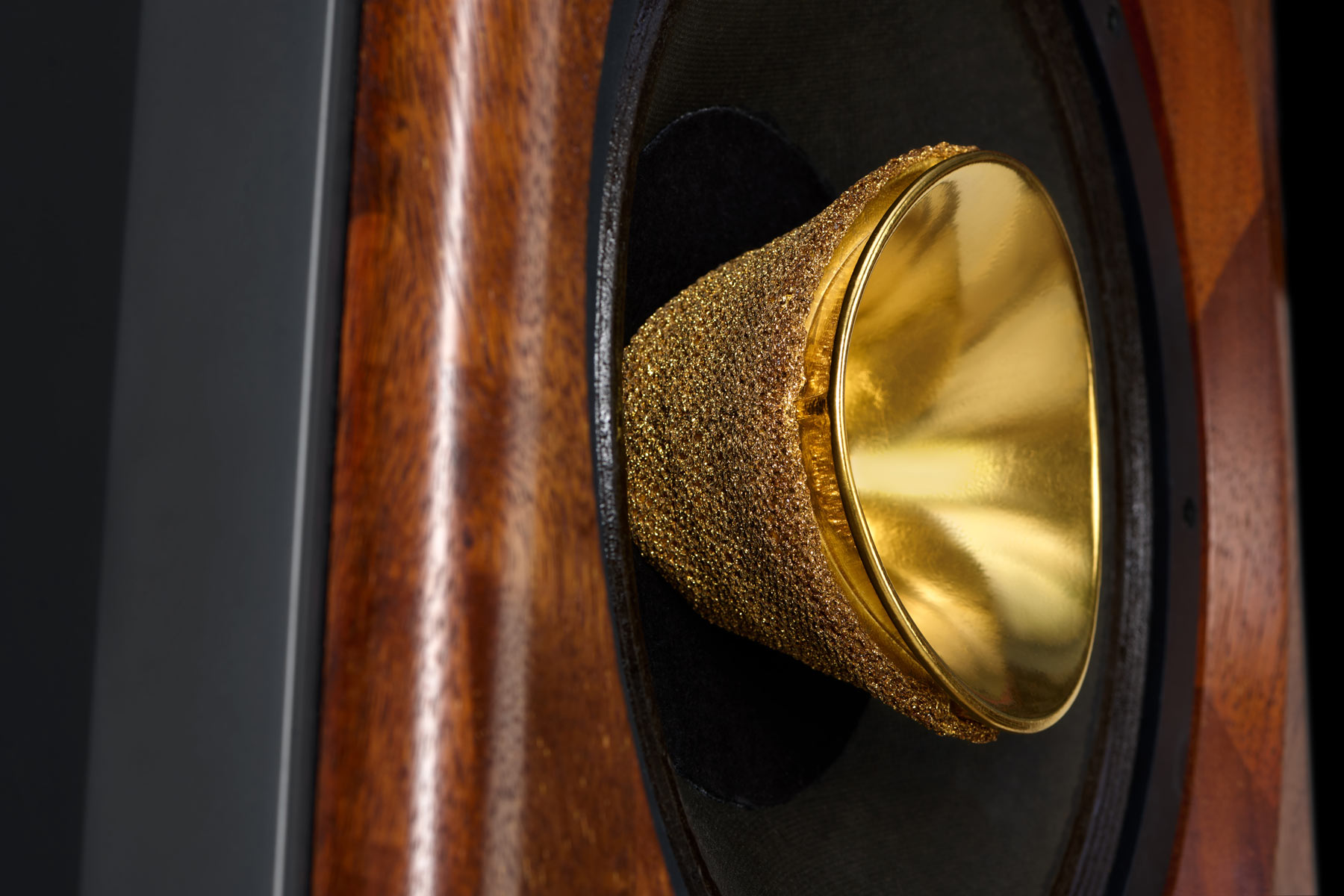

Koaksialiniuose ruporas tvirtinamas vienu kraštu, todėl ruporo mechaninis „skambėjimas“ neišvengiamas. CP-6001Be ruporo skambėjimą pavyko nuslopinti kitą pusę padengus antivibracine mastika ir natūralios vilnos veltinio sluoksniais.Ruporo „skambėjimo“ forma be slopinimo (kairėje) ir su (dešinėje), skambėjimą aktyvuojant medžio kaladėle:
Vibracijų spektras be ruporo slopinimo:
Atlikus slopinimą, ruporo skambėjimas žymiai sumažėjo:
Galite paklausyti kaip pavyko nutildyti ruporą (garsas be slopinimo ir su slopinimu).
Kaip veikia dažninės išlyginimas?
Išlyginimas atliekamas IIR filtrais, dirbančiais 1/6 oktavos pločio 67-iuose dažnių juostose. Kad skaitytojas galėtų giliau ištirti grafikus, surašau darbo dažnius:
– Hercų eilutė: 14 / 16 /18 /20/ 22,4/ 25/ 28/ 31.5/ 35,5/ 40/ 45/ 50/ 56/ 63/ 71/ 80/ 90/ 100/ 112/ 125/ 140/ 160/ 180/ 200/ 224/ 250/ 280/ 315/ 355/ 400/ 450/ 500/ 560/ 630/ 710/ 800/ 900
– kiloHercų eilutė: 1/ 1.12/ 1.25/ 1.4/ 1.6/ 2.0/ 2.24/ 2.5/ 2.8/ 3.15/ 3.55/ 4.0/ 5.0/ 5.6/ 6.3/ 7.1/ 8/ 9/ 10/ 11.2/ 12.5/ 14/ 16/ 18/20Skaitmeninis garso išlygintojas DG-68 komplektuojamas metrologiniu mikrofonu, jį pajungiau į lizdą priekio panelėje ir pastačiau klausytojo galvos lygyje (nuotrauka žemiau). Išlygintojo meniu nurodžiau, kad noriu išlyginti dažninę Flat režimu, nustačiau darbui reikalingą signalo lygį. Procedūrai prasidėjus, įrenginys skleidžia „čiulbėjimo“ garsus keliose muzikos okatavose ir po kelių iteracijų ekrane parodoma išlyginta dažninė.
Accuphase mikrofonas muzikos klausymo vietoje (nuotraukos apatiniame dešiniame kampe)
Užbaigus procedūrą, ekrane matome rezultatą:
Galime pažiūrėti kokia dažninė buvo prieš išlyginimą:
Be dažninės išlyginimo kambario rezonansai iškreipia tembrą.Rankiniu būdu galime papildomai išlyginti arba formuoti norimos formos dažninę:
Mano dažninės koregavimą parodo raudoni (R – kanalo) ir pilki (L – kanalo) taškeliai. DG-68 “pieštuku” ekrane galima brėžti norimas dažninės formą ir suformuoti norimą garsą.Kambarį ir garsą galima pagerinti, bet akustinis muzikos kambario gerinimas yra brangu. Geras muzikos kambarys pasidaro panašus į įrašų studijose matomą vaizdą ir nebetinka jame gyventi. Svarbus trečias reikalavimas – konstruojant AS reikalingas priekio panelės koregavimas. Šiuolaikinės skaitmeninės priemonės leidžia atlikti visus koregavimus – atlikti ŽD ir AD modulių sinchronizaciją, sumažinti kambario rezonansų įtaką ir pakerinti žemiausių muzikos oktavų atkūrimą. Aktyvinė struktūra suteikia daug kitų privalumų, todėl AGILA projektui pasirinkau aktyvinę struktūrą, skaitmeninį krosoverį bei dažninės išlyginimą.
DG-68 galima matyti signalo arba garso iš mikrofono spektrą. Įrašiau trumpą filmuką apie spektrą iš CD.
Prieš išlyginimą, klausymo vietoje dažninę formavo kambario rezonansai, garsiakalbių darbo fliuktuacijos, todėl bendras dažninės netolygumas 20 Hz – 20 kHz juostoje buvo 19 dB tunelyje. Atlikus Flat suderinimą, dažninės netolygumas klausymo taške tapo 9,5 dB visoje 20 – 20000 Hz juostoje ir 2,5 dB 31,5 Hz – 20 kHz juostoje. 50 ir 56 Hz dažniuose dažninė buvo -8,5 ir -4,5 dB lygyje, tačiau problema žinoma – muzikos klausymo vietoje yra 50-56 Hz akustinis mazgas ir šių dažnių garsumas stipriai mažesnis ir 12 dB koregavimas pilnam išlyginimui per mažas. DG-68 turi ekvalaizerio funkciją, todėl rankiniu būdu papildomai galima išlyginti dažninę arba suteikti norimą dažninės formą.
Žemiau lentelėje išlygintojo rezultatai. Skaitymo patogumui kai kurias tarpines dažnių reikšmes praleidau, tačiau rezultatus galite sužinoti iš aukščiau pateiktų nuotraukų:
Lentelės dešiniame stulpelyje mano nustatyti ekvalaizerio papildomi reguliavimai. Buvo galimas didesnis išlyginimas visoje 20 – 20000 Hz juostoje arba galima suteikti kitokią dažninės formą.Ar išlyginimas atliekamas kiekvienam stereo kanalui?
Atliekamas abiejų kanalų išlyginimas nepriklausomai, bet galima pasirinkti „kolonėlių dažninės matavimo“ režimą ir gauti rezultatą kažkuriam vienam stereo kanalui. DG-68 taip pat leidžia matyti L-R kanalų skirtuminius dažninės lygius. Šio eksperimento metu dažninės signalų skirtumas prieš išlyginimą buvo -6 ir +4 dB (10 dB išsibarstymas), o atlikus išlyginimą, kanalų neatitikimas tapo +2,5 -1,5 dB arba 4 dB išsibarstymo tunelis.AGILA techniniai duomenys

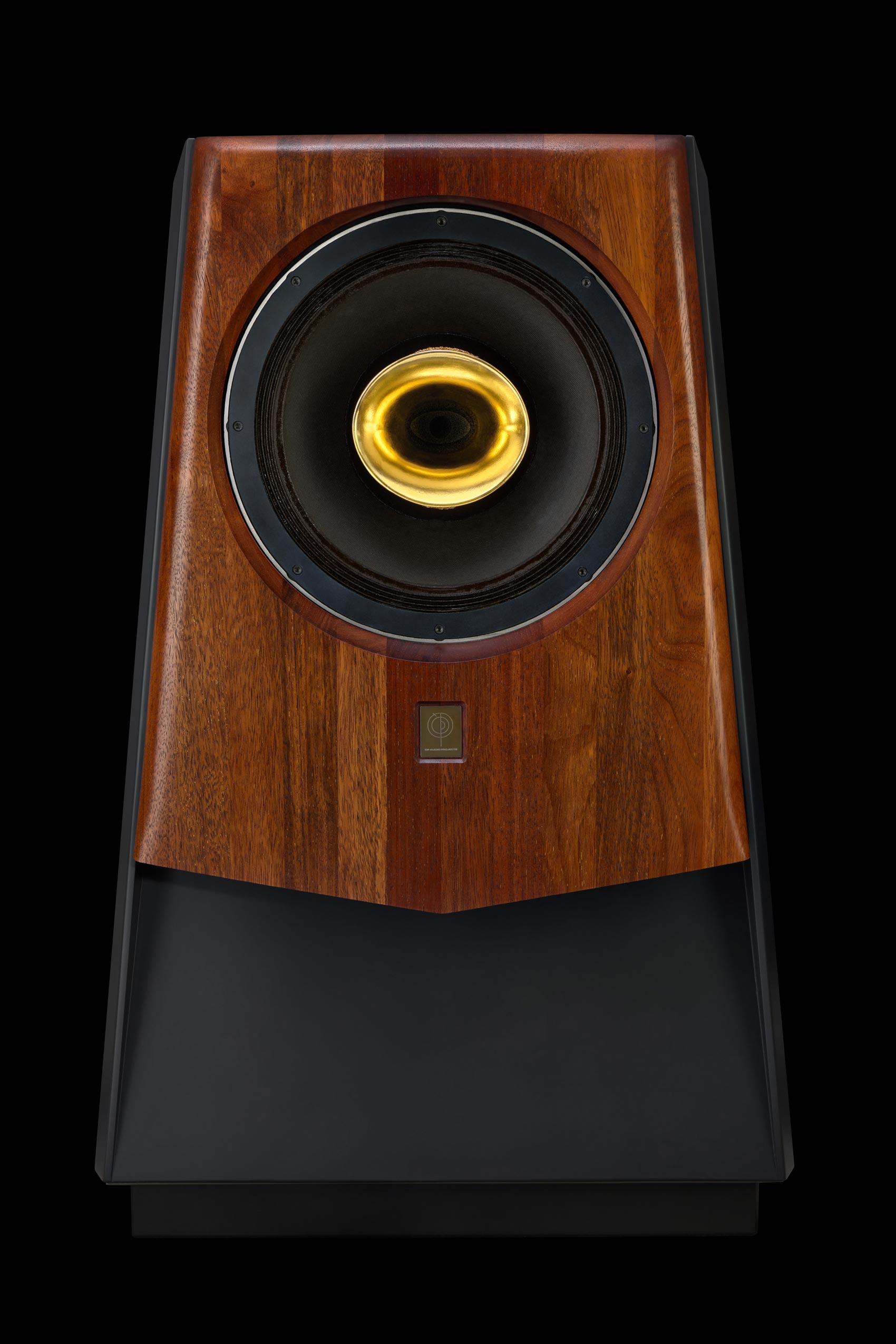

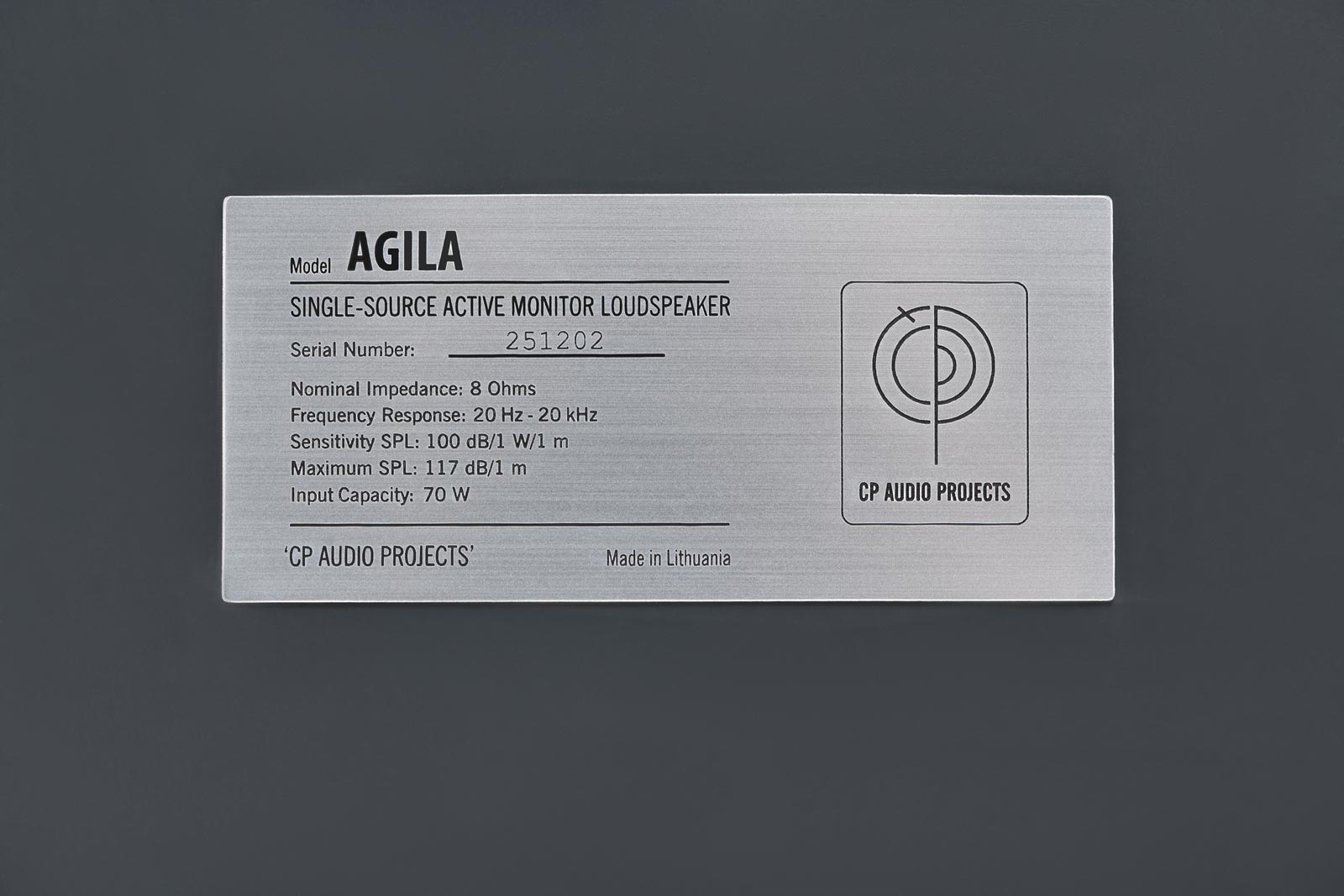

Garsiakalbiai: CP-6001Be, kurių konstrukcijoje 16“ ŽD garsiakalbiai su ALNICO motorais, 1“ angos AD kompresiniai garsiakalbiai su gryno berilio membranomis ir ALNICO motorais

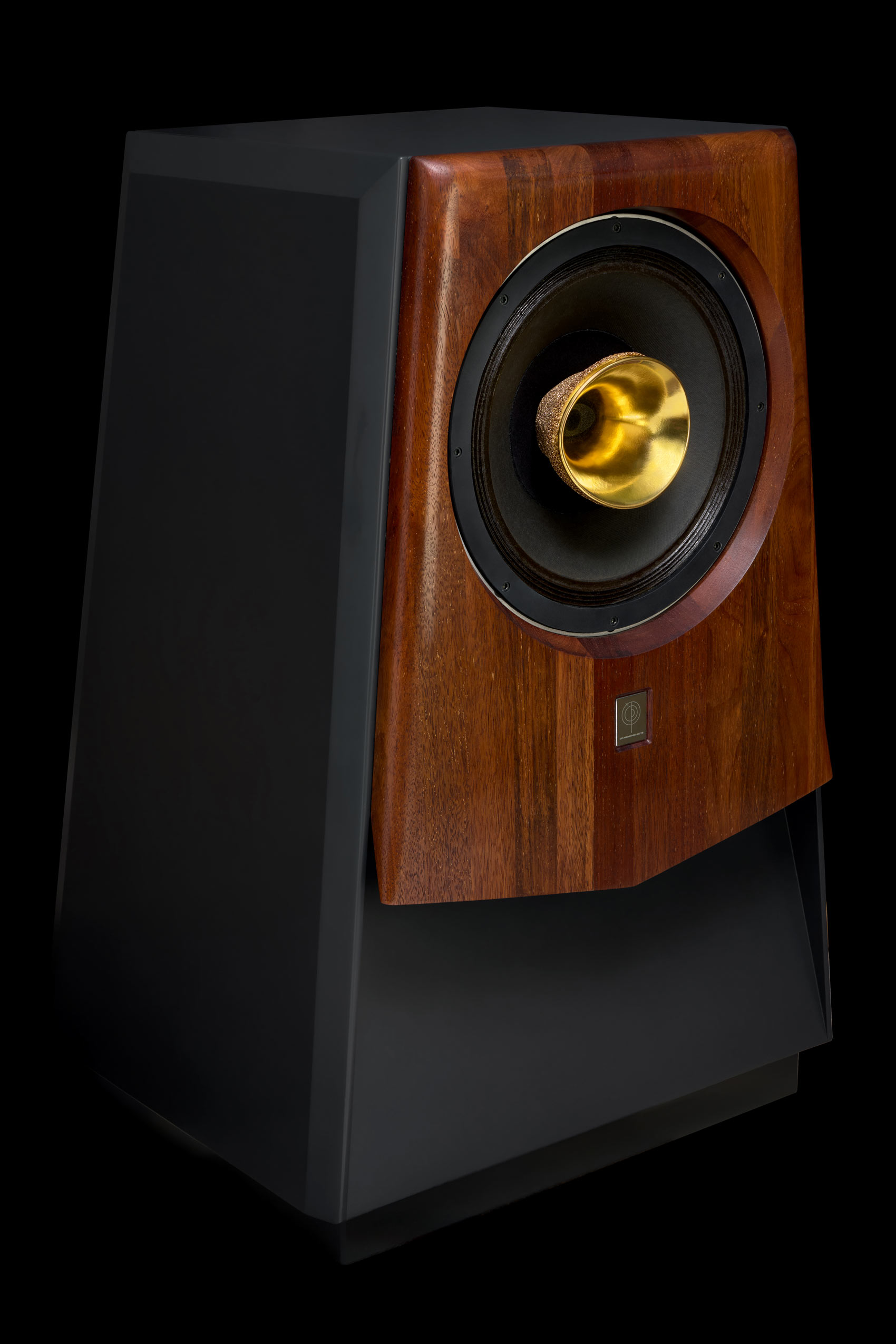

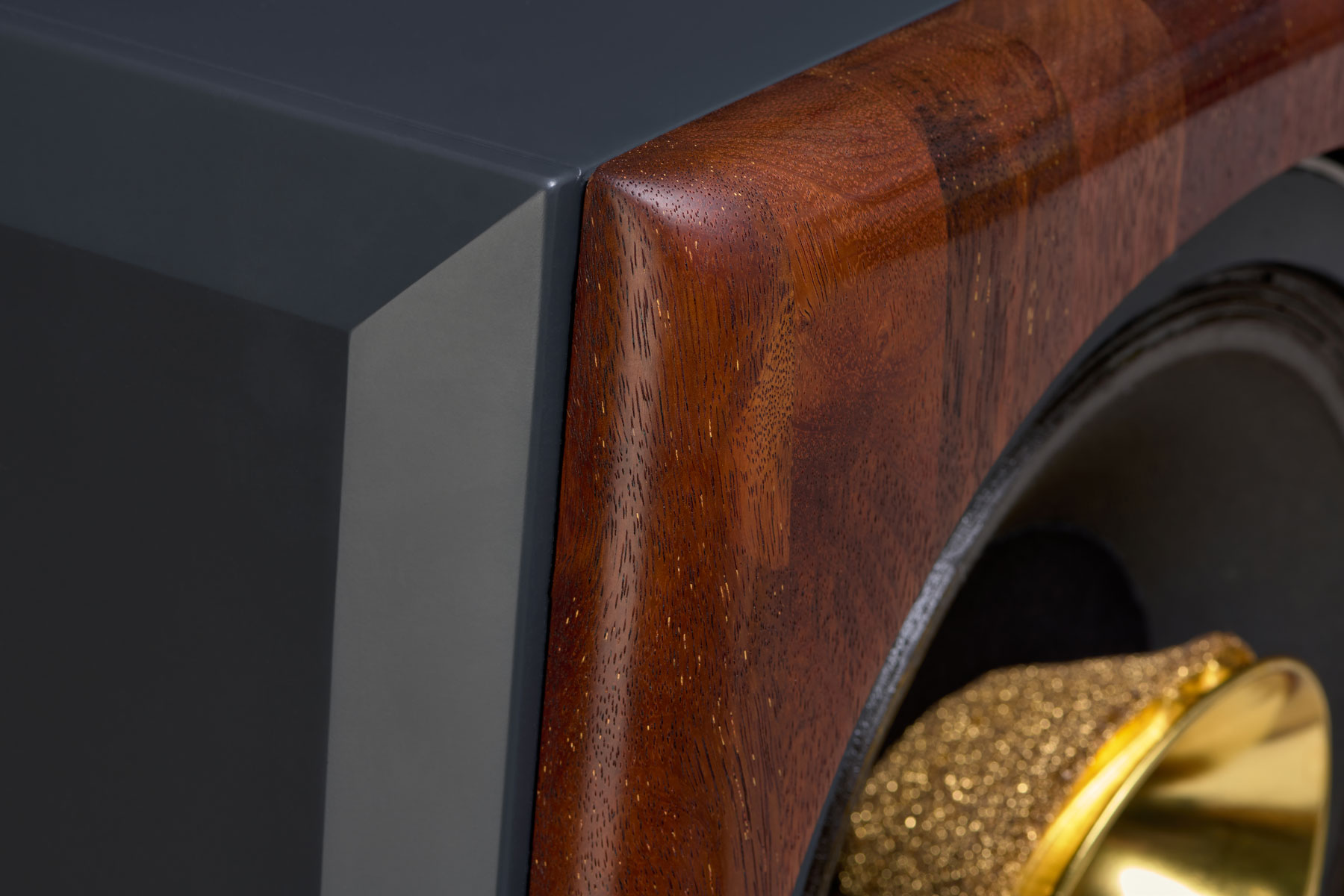

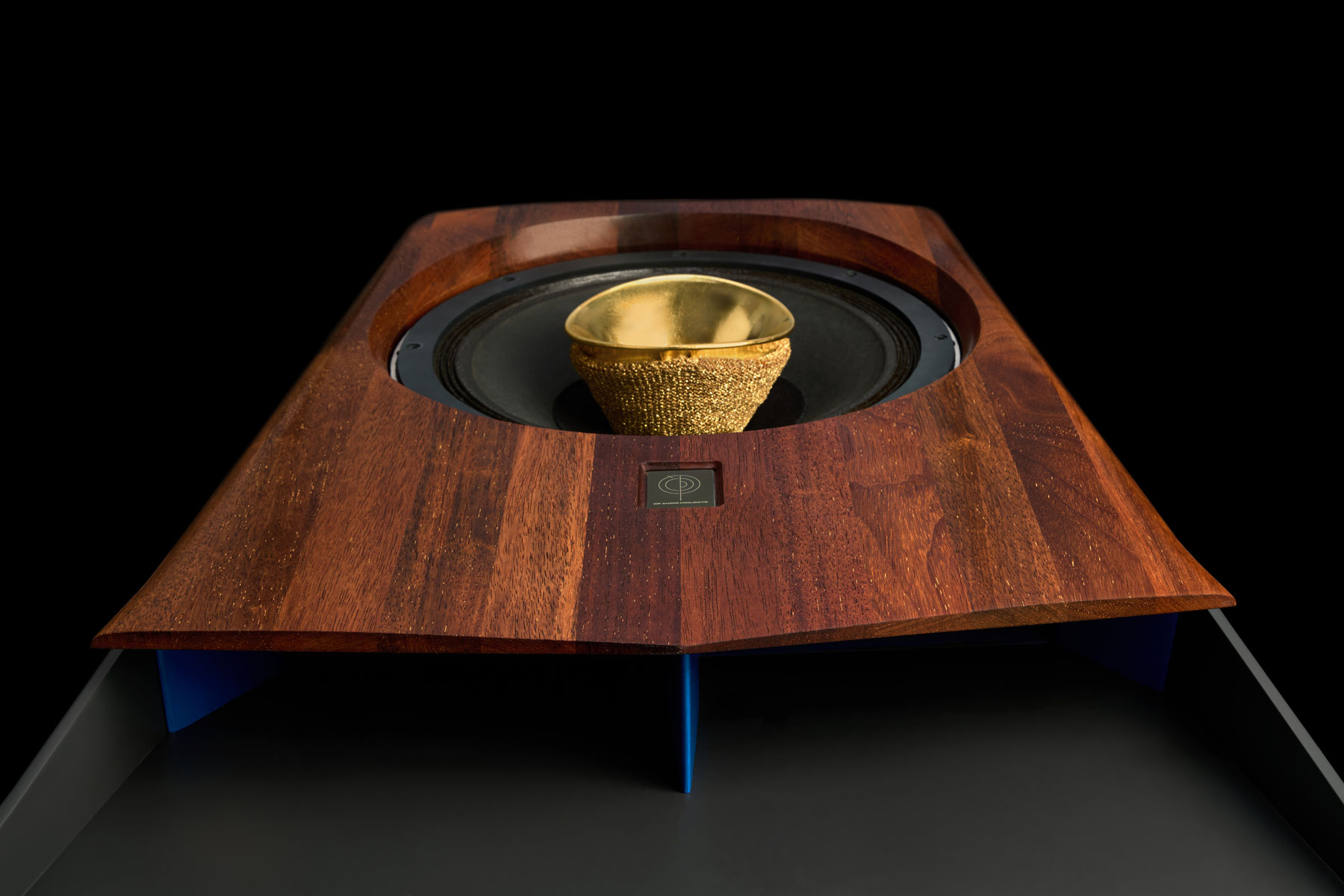

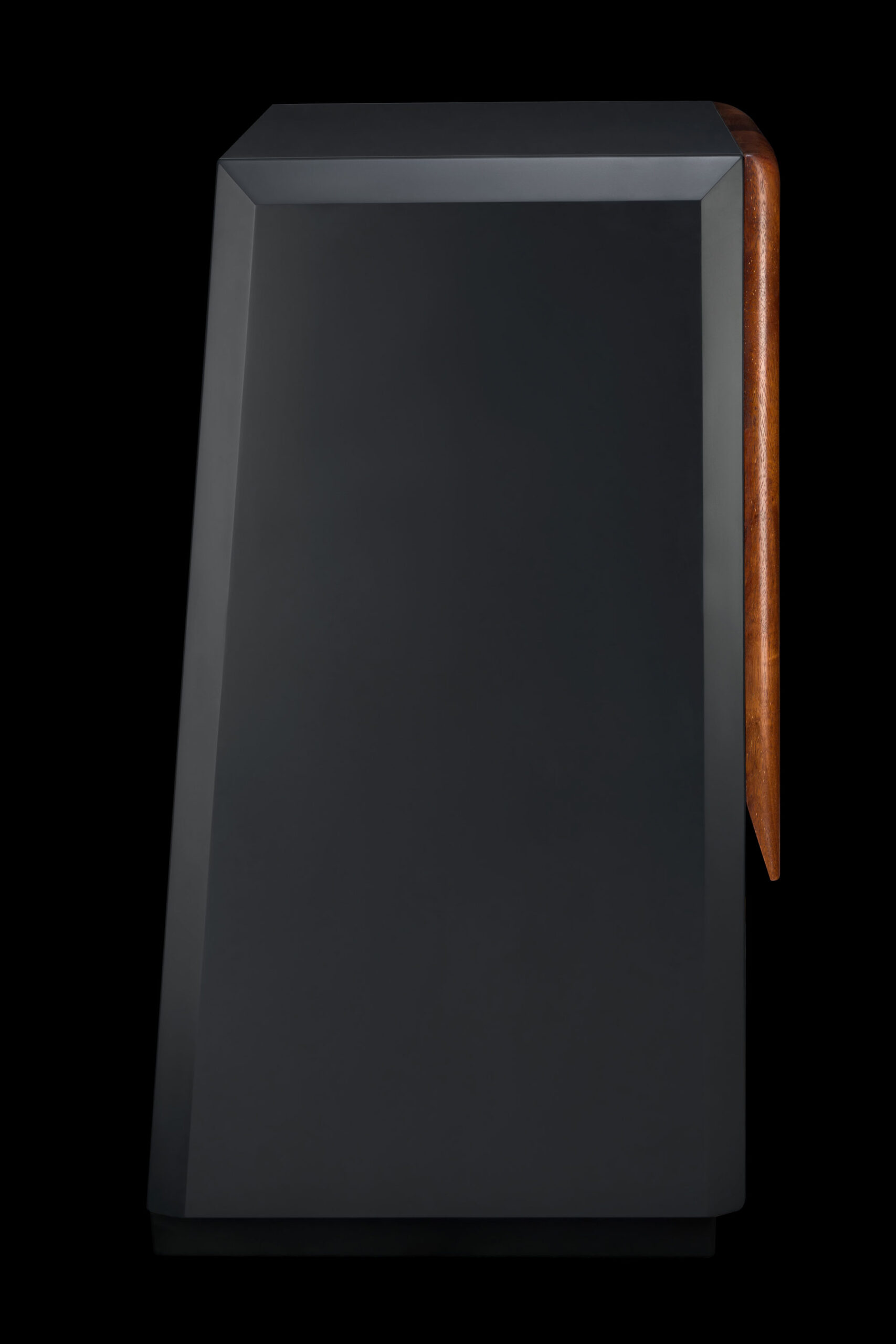

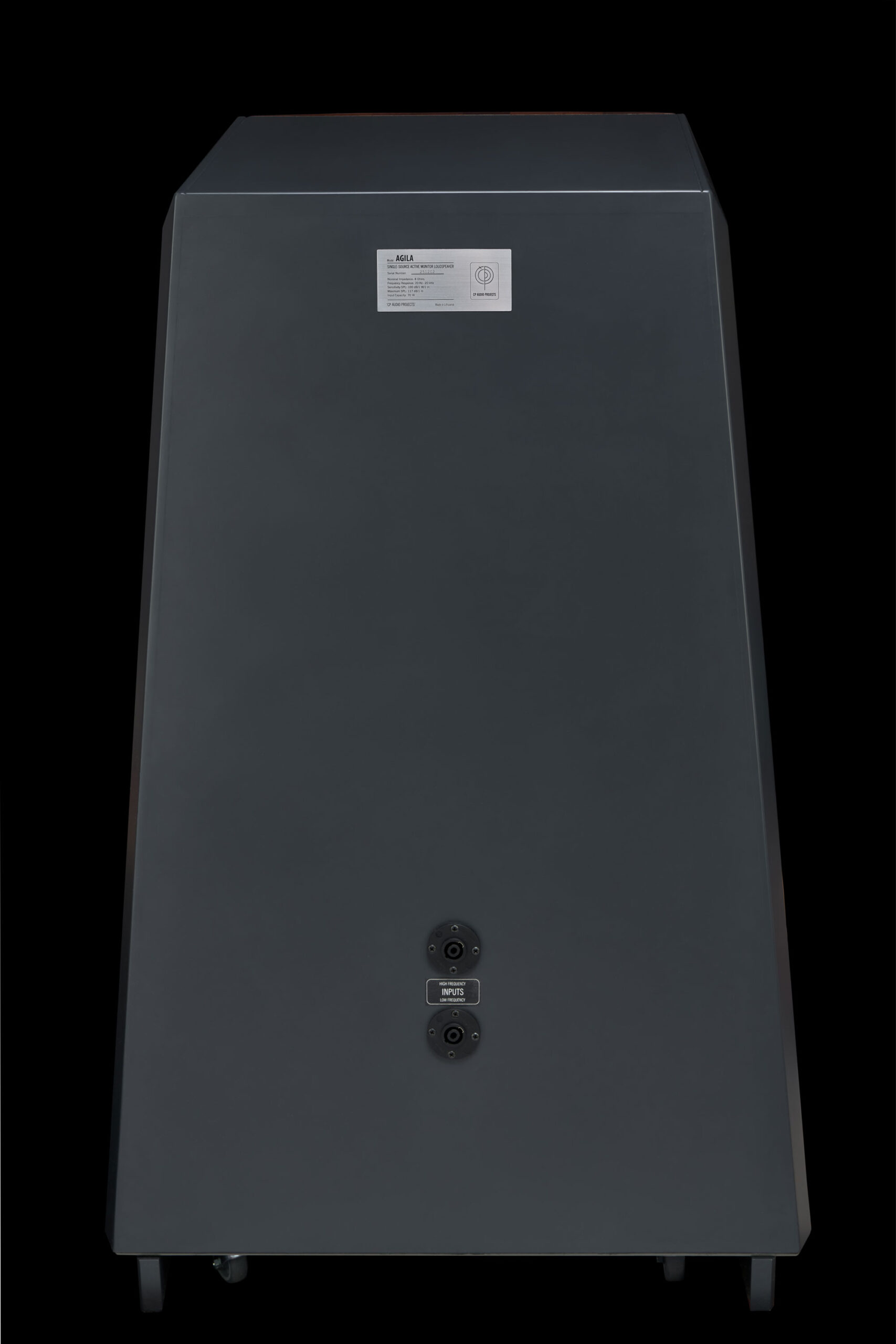

Korpusas: * Nupjautinė piramidė su vertikalaus srauto išoriniu fazės apgręžikliu
Nominali varža: 8/8 Omai
Jautris: 100 dB/W/m (aukščiau 100 Hz)
Efektyvus dažnių atsakas: 20 Hz – 20 kHz +/- 3 dB
Aktyvinis dažnių atskyrimo filtras: Accuphase DF-75 (96/48 dB/okt.)
Dažninės išlyginimas: Pilnas, švelnus arba individualus su Accuphase DG-68
Maksimalus kolonėlės garsumas: 117 dB/1 m
Maksimali kolonėlės galia: 70 W
Kolonėlės gabaritai: 70 x 60 x 108 cm
Kolonėlės svoris: 119 kg

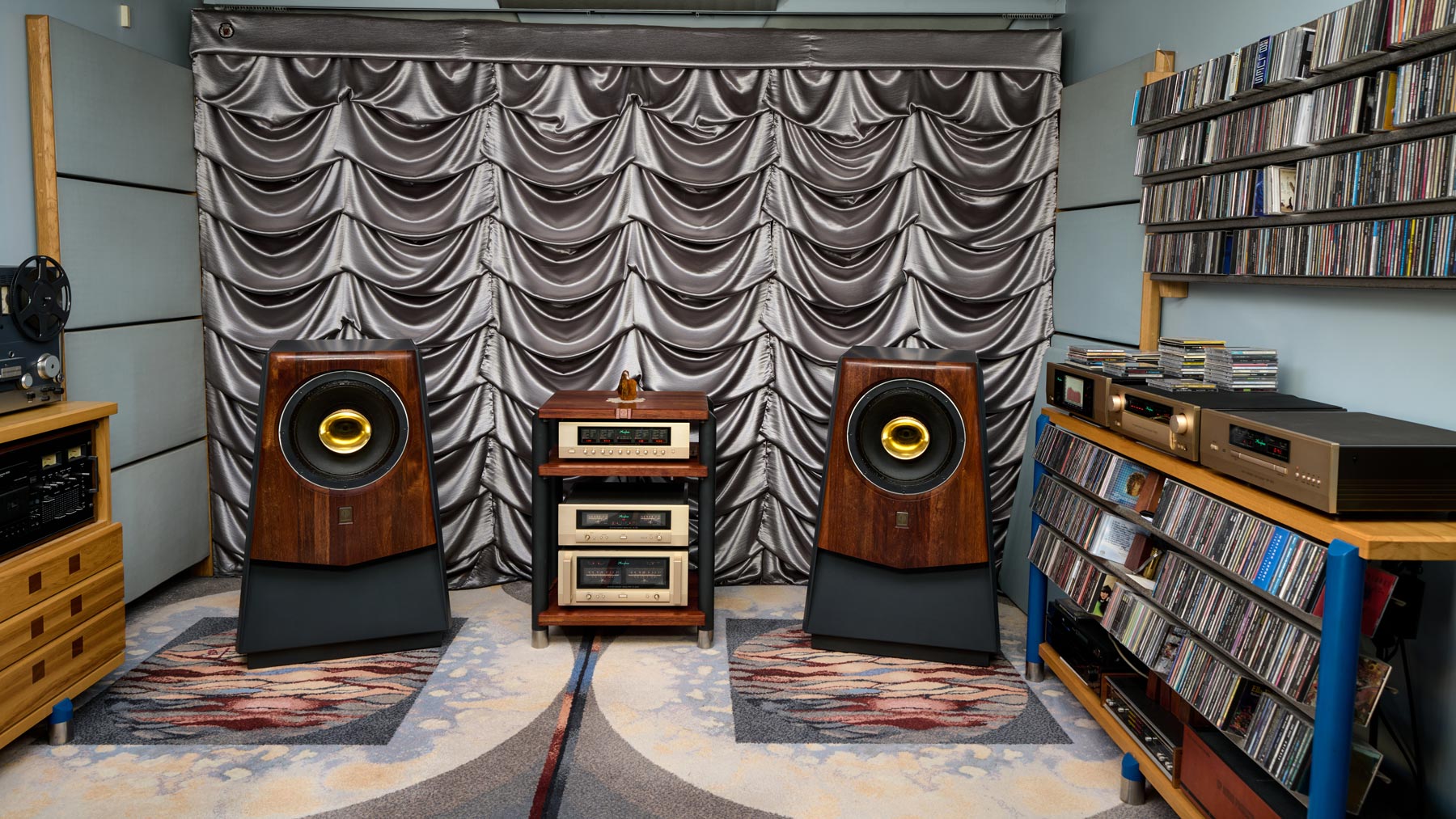

Panaudojimas: Tinka naudoti mažuose ir vidutinio dydžio kambariuose, galima
klausyti iš arti arba iš toliau* Patentuota konstrukcija (patento Nr. 5850).
Trumpas žvilgsnis: https://youtu.be/IRFUWehZD0o
Taip jau gavosi, kad per diskusijas FB “Audiofilų” grupėje artimiau susipažinau su Česlovu, ir taip jau gavosi, kad Česlovas pakvietė atvykti į savo namus paklausyti naujųjų AGILŲ. Perklausa paliko tokį stiprų įspūdį, kad tuose pačiuose Audiofiluose parašiau ilgą postą apie… žodžiu, paskaitysite, apie ką 😀
“Taip jau gavosi…” – dar kartą parodo, kad gyvenime niekas neįvyksta netyčia – “taip jau gavosi”. Ten tekste rasite, kad apie Česlovą pirmą kartą sužinojau iš straipsnio “Veido” žurnale. Gal buvo kokie 2012? “NIDOS” dizainas, jų kūrėjas, o ir kaina paliko didelį įspūdį. Ir “taip jau gavosi” kad susipažinau su Česlovu artimiau:) “Taip jau gavosi” nebuvo atsitiktinių įvykių kratinys, tai buvo kryptingas ėjimas svajonės link. Tokia, tad, istorija…Pradžia buvo mano tekstas “Audiofiluose”:
Sveiki visi! Per diskusijas apie žemadažnį Faital 3wc-15 taip jau gavosi, kad iš gerb. Česlovo gavau asmeninį kvietimą atvykti pas jį į namus ir pasiklausyti naujai sukonstruotos AGILA garso sistemos. Prisėskite, nes postas, jaučiu, bus ilgas 🙂Pirmiausia, kas aš toks, kad galėčiau vertinti audiosistemos skambesį? Tikrai nepretenduoju į profesionalus – audiofilus. Esu aplankęs visas audio parodas, kurios vykdavo Radisson viešbutyje, ten su draugu eidavom per kambarius ir bandydavom suprasti, kurios sistemos norėtume 😀. Beje per vieną iš paskutinių parodų gerb. Česlovas organizavo savo “NIDA” garso sistemos perklausą. Puikiai atsimenu visas perklausos detales, kai autorius pasakojo, kaip su žmonos pagalba nustatinėjo idealią aukštadažnio garsiakalbio padėtį pastumdamas vos į priekį ir vos atgal. 😀 Netgi, prisimenu ir paskutinį demonstracijoje grotą kūrinį su trenksmu užsidarančių metalinių durų stulbinančiu garsu, kuris turėjo pademonstruoti “Nidų” dinamikos potencialą. Česlovai, pamenate?😀
Savo automobilyje esu sumontavęs trijuostę Grand zero sistemą, ne reference lygio, bet, turbūt, vienu laipteliu žemiau – Plutonium, su DSP. Kažkiek esu pripratęs prie neblogo garso, o ypač klausantis patinka girdėti aiškią scenografiją, su ant priekinio automobilio stiklo tiksliai išdėstytais instrumentais. Grįžtant prie prisiminimų, pamenu pirmą straipsnį apie Lietuvoje sukurtą brangiausią garso sistemą “NIDA”. Jau tada pagalvojau, kaip nerealu būtų susitikti su jos kūrėju. Pasikalbėti, suprasti, iš kur kilo noras sukurti tokį išskirtinį dalyką?Taigi, papuolu pas Česlovą😀. Česlovas aprodo paties modifikuotą gasiakalbį. Nuotraukoje kairiau matote originalų Altec 604, kuris turi tokį “korinį” spinduliuoklį wavehorn, tačiau, anot Česlovo, tas spinduliuoklis turi tam tikrų problemų dėl garso atspindžių kiekviename koryje (Česlovai, pataisykite, jei kažką neteisingai supratau🙈). Kaip suprantu, Česlovui, kyla mintis tą originalųjį garsiakalbį pagerinti – nulupti tą korį, vietoj jo primontuoti auksinį paplotą spinduliuoklį (juokingai skamba, bandžiau išsiversti iš anglų kalbos, bet pasiūlė dar juokingesnį – bangolaidis), kad gauti norimą aukštadažnio dispersiją, plius, numegzti kojinę ir užmauti ant to wavehorn’o.

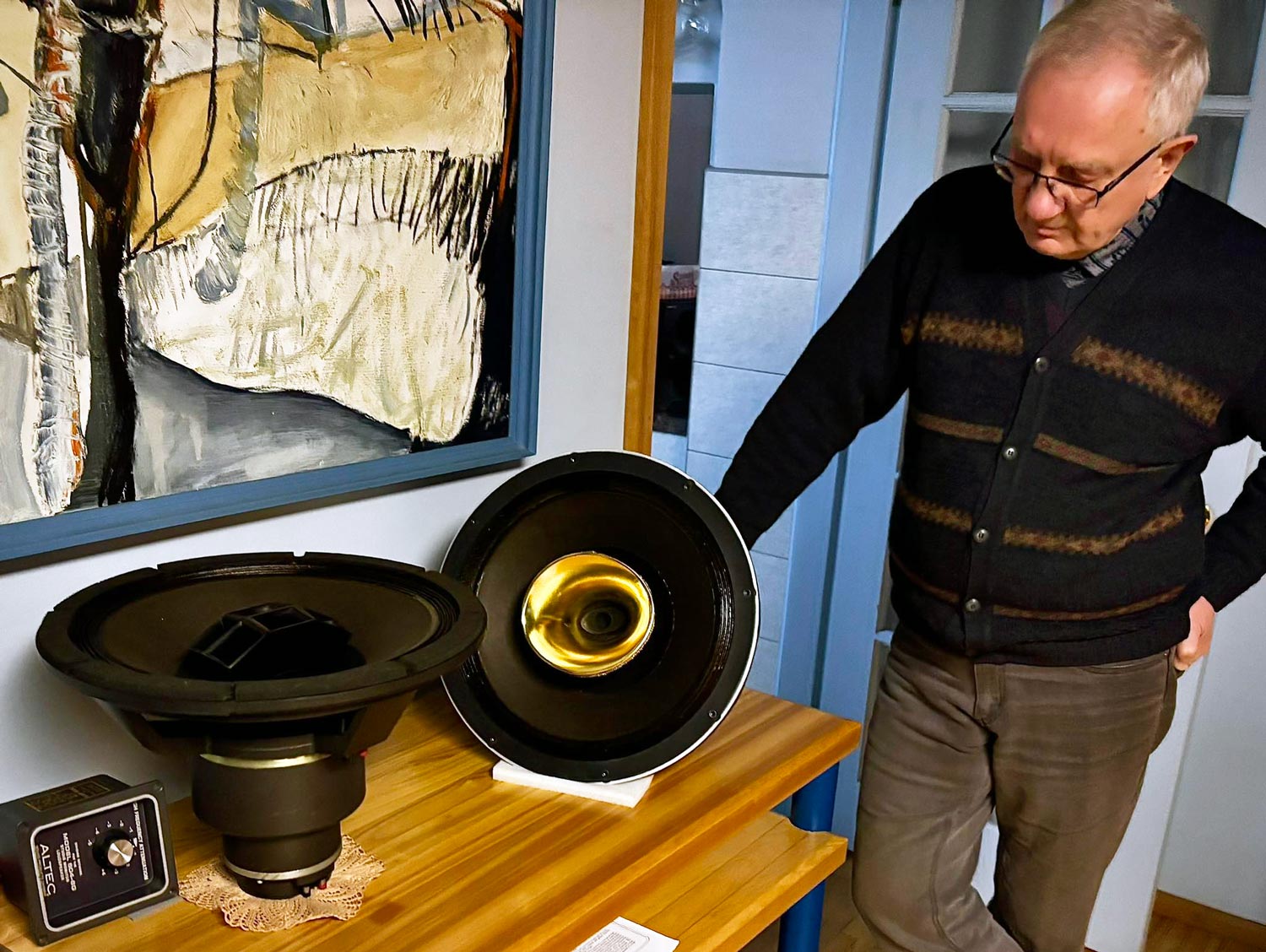

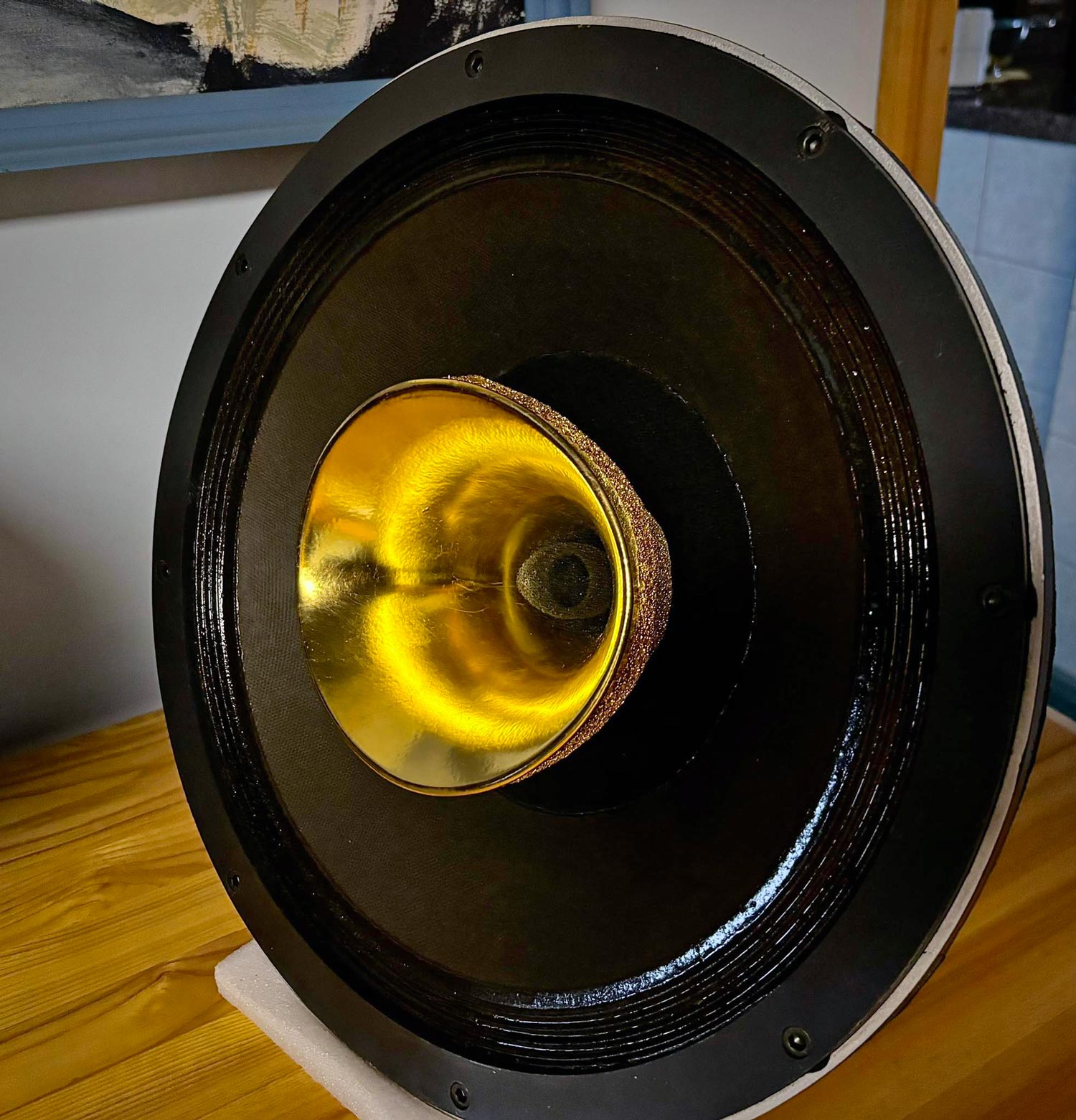

Nemiegat? 😀 Beje, Česlovas išardo koaksialinio garsiakalbio konstrukciją ir į vidų įkiša berilinį (!) aukštadažnį! Sakyčiau, gaunasi meno kūrinys! Net žiūrint iš marketingo pusės yra labai gerai sugalvota nudažyti tą spinduliuoklį kažkokia išskirtine spalva, kad iškart išsiskirtų iš masių.Jau po truputį artėjam prie pačių AGILA kolonėlių…. Kaip jos atrodo? Pasakysiu tik tiek, kad iškart atpažinsite, kad tai Česlovo kūrinys. 😀
