Taškinio spinduliavimo aktyvinė garso sistema AGILAAGILA yra aktyvinė garso sistema, susidedanti iš didelio jautrio kolonėlių su CP-6001Be koaksialiniais garsiakalbiais, dažnių skyrimui naudojamo Accuphase DF-75 skaitmeninio filtro ir skaitmeninio kambario akustikos korektoriaus Accuphase DG-68.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Garso sistemos su koaksialiniais garsiakalbiais buvo sukurtos seniai, todėl savo taškinio garso spinduliavimo sistemai pavadinimo ieškojau iš senovės. NIDA, MIDAS, KOPA garso sistemų pavadinimai sukasi aplink mūsų šeimai brangų pajūrį ir rodė paieškų krypti. Nerijos istorijoje perskaičiau apie užpustytus kaimus, kurių didžiausias buvo XVII a. prarastas Agila.

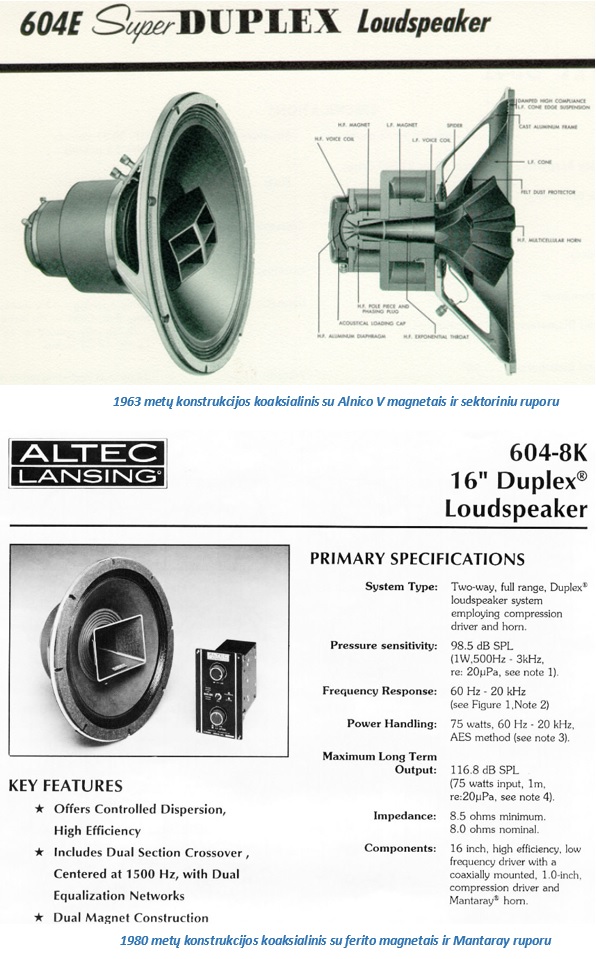

Altec 604 konstrukciją pavyko patobulinti, leidausi gaminti korpusus, parinkau kitus GAS komponentus ir dabar mano kambaryje Taškinio spinduliavimo aktyvinė garso sistema AGILA.Altec 604 Duplex koaksialinis buvo sukurtas 1943-iais ir 40 metų JAV įrašų studijose monitoriai su šiais garsiakalbiais buvo populiariausi. Europoje stiprias pozicijas buvo užėmęs Tannoy Gold monitor koaksialinis, bet esmės tai nekeičia – stereo muzikai atkurti reikalingas taškinis garso spinduliuotuvas. Įžengus į stereo laikus buvo atlikti „laikinio suderinimo“ eksperimentai, buvo patobulinti filtrai ir nuo tada visi amerikiečių monitoriai su dideliais koaksialiniais buvo Time aligned.
604 Duplex buvo labai geri patefonų ir FM radijo laikais, tačiau šiuolaikiniams įrašams atkurti reikia geresnių didelio jautrio koaksialinių. Skaitmeninės eros įrašams atkurti reikia platesnės dažnių juostos, mažesnių iškraipymų, o Altec kompresinių draiverių aliuminio membranomis dažninė driekėsi iki ~15 kHz. Pioneer padalinio Amerikoje Technical Audio Devices (TAD) konstruktoriai sukūrė puikių garsiakalbių ir monitorių studijoms, jų draiveriai berilio membranomis dirbo iki 20 kHz ir dar aukščiau, bet koaksialinių garsiakalbių jie nekonstravo.
Plačiai Altec 604 ir sukūrimo istorija aprašyta 1982 m. profesionalios aparatūros žurnale „db“ – The Venerable 604, kurio vertimą rasite temoje ALTEC 604 Duplex.
Kokie pagrindiniai Altec 604 Duplex trūkumai?
- Altec Lansing sektorinis ruporas reikalauja ŽD ir AD modulių darbo dažnius atskirti palyginti aukštame 1500 Hz dažnyje. Žemų dažnio garsiakalbio membranos dydis bei konstrukcija suponuoja skyrimą daryti žemiau, nes 1500 Hz skyrimas neužtikrina homogeniškas sklaidos, „604“ generuoja iškraipymus ir monitorių su „604“ dažninėje stebima kelių decibelų duobė skyrimo ruože.
2. Sektoriniai ruporai užtikrina tolygią sklaidą, tačiau stačiakampėse ruporo sekcijose randasi rezonansai, padidėja tiesiniai iškraipymai, nukenčia dažninės tolygumas.
3. Aliuminio membrana ir 2 angos fazės adapteryje neleidžia kokybiškai atkurti aukščiau 15 kHz.
4. Draiverio membrana yra 13 cm toliau nuo ŽD garsiakalbio membranos, garso signalo fazės nesuderintos, nukenčia rezoliucija.

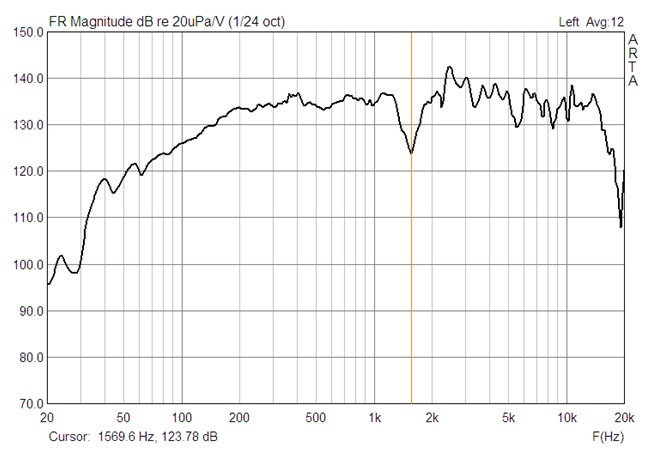

Dažninė su pasyviniu „ALTEC Dividing Network for Model 604-8G Studio Monitor Loudspeaker“ filtru 230 ltr tūrio korpuse su FA, kai mikrofonas 20 cm nuo ruporo burnos:
Didelio jautrio GAS su koaksialiniais garsiakalbiais techninės užduoties reikalavimai:
- Glotni dažninė 20 – 20000 Hz +/- 3 dB ruože;
- Dinaminis diapazonas turi leisti atkurti šiuolaikinių įrašų mikrodinamiką ir klausyti muziką iki koncertinio garsumo vidutinio dydžio kambariuose;
- Aktyvinė struktūra pažangiausia, todėl bus naudojami aktyviniai filtrai;
- Tiesiniai iškraipymai AD ruože turi būti +/- 2 dB tunelyje, o netiesiniai D3 iškraipymai prie 90 dBC garsumo klausymo vietoje neturi būti didesni kaip 1 % ŽD ir ne didesni kaip 0,1 % AD ruože.

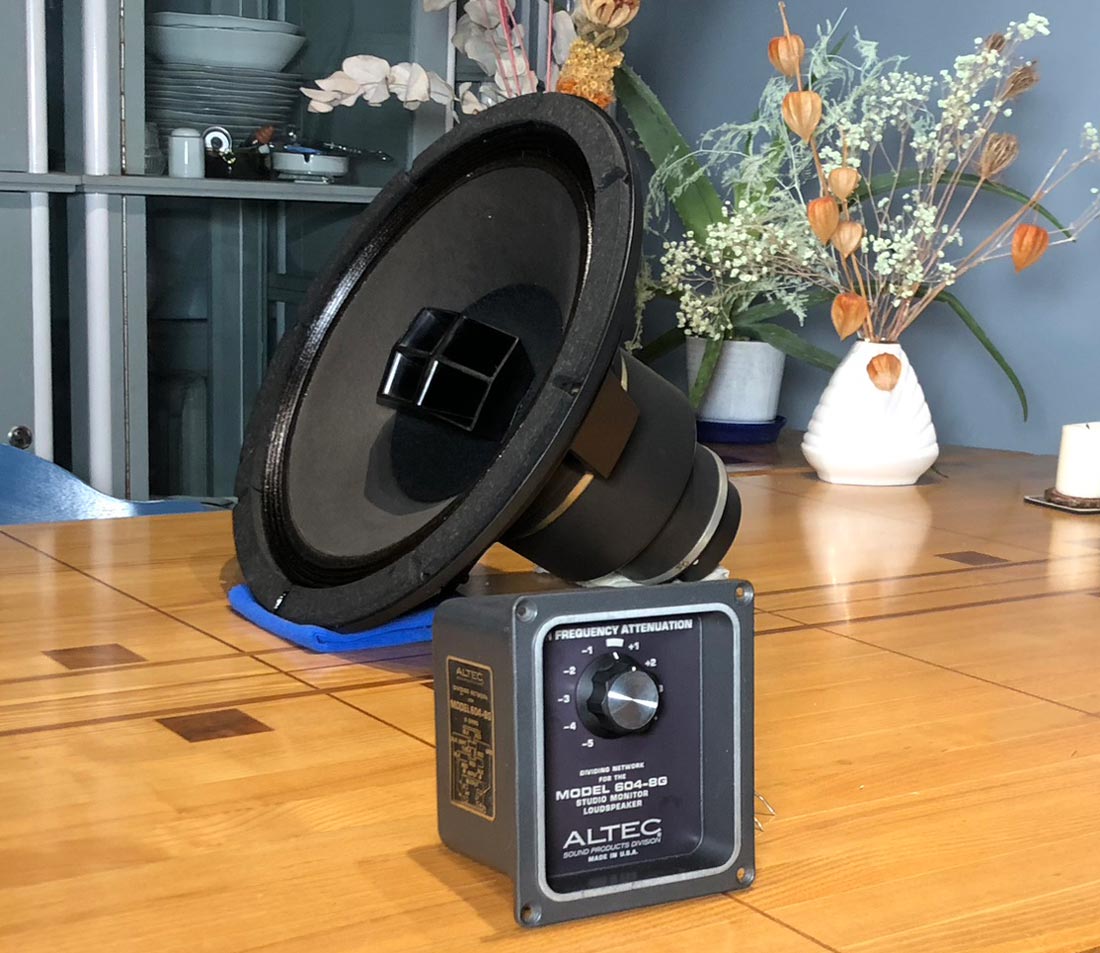

Altec 604-8G Duplex buvo moderniausias profesionalus koaksialinis su Alnico. Buvo naudojamas 620A ir kituose garso kontrolės monitoriuose. Taip pat buitinėse Altec Lansing Model 17. Bičiulis Japonijoje sutiko nupirkti monitorius, išmontuoti garsiakalbius ir su krosoveriais ir išsiųsti man į Lietuvą.

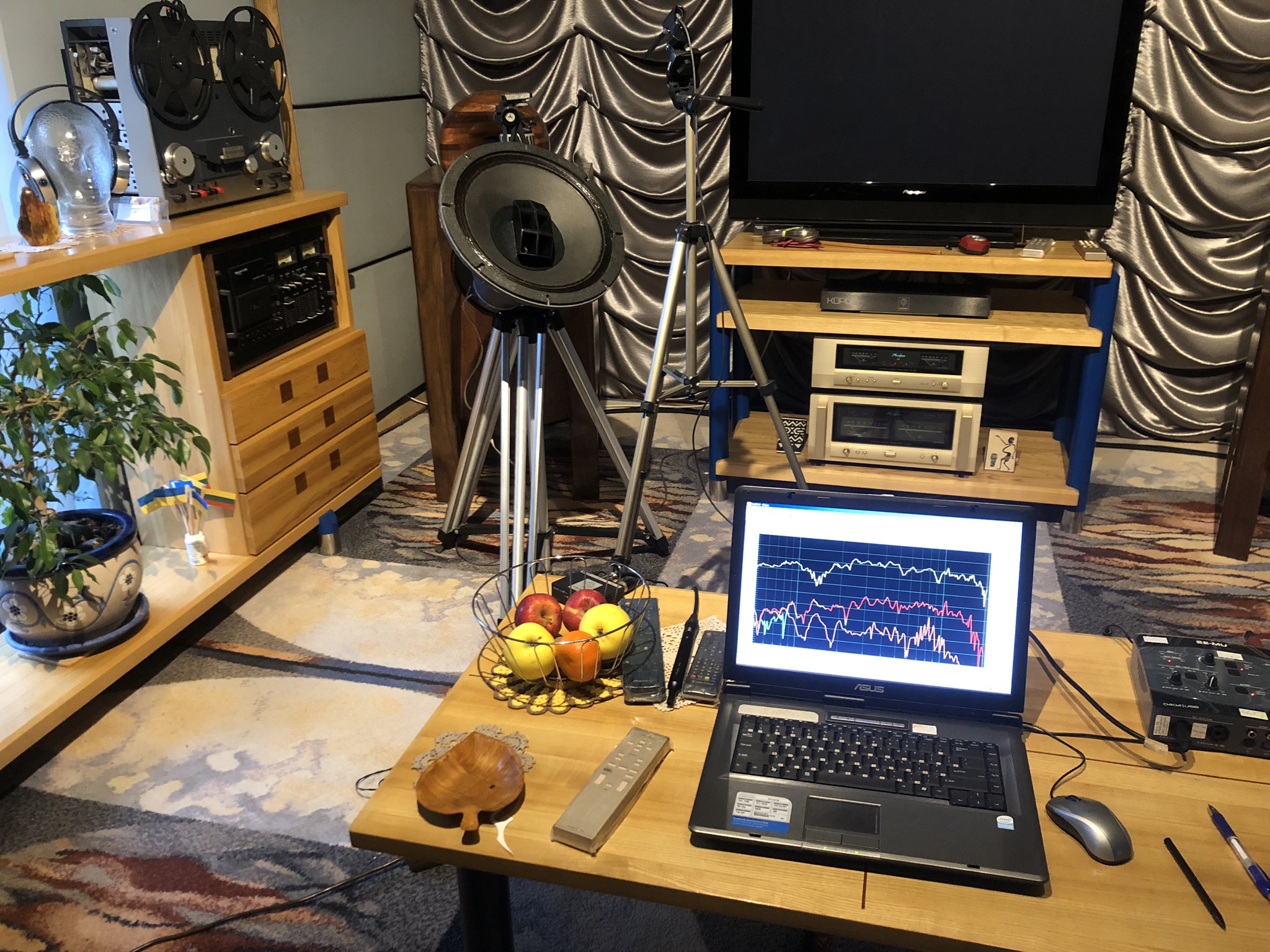

Altec 604-8G Duplex parametrų matavimas

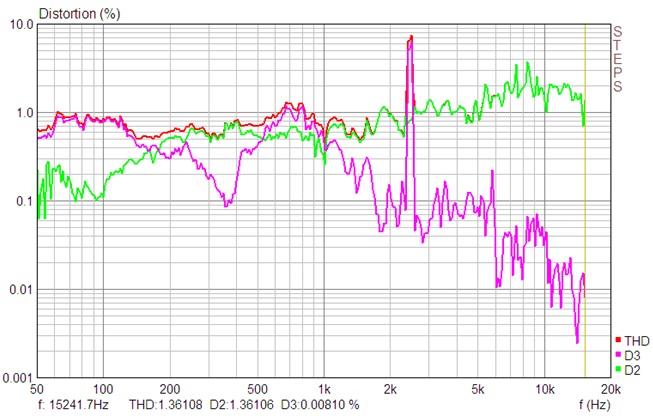

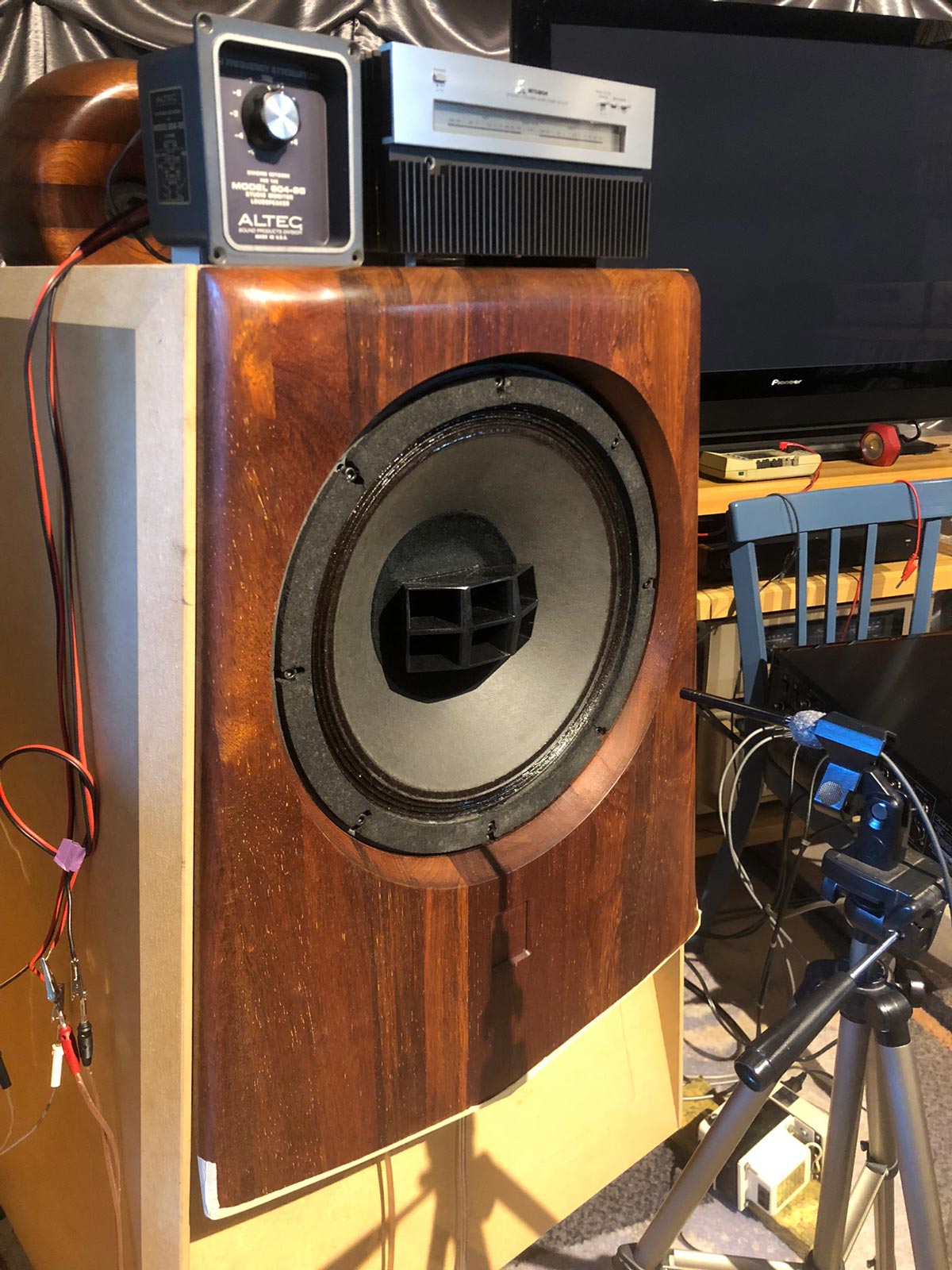

Altec 604-8G Duplex AGILA korpuse su pasyviniu krosoveriuAltec 604 Duplex THD, D2 ir D3 iškraipymų dedamosios su Altec pasyviniu krosoveriu, esant 90 dBC garsumui:
Gal aktyviniais filtrais galima išlyginti 604 koaksialinio dažninę skyrimo juostoje?
Galima, bet reikia naudoti didesnio selektyvumo filtrus.

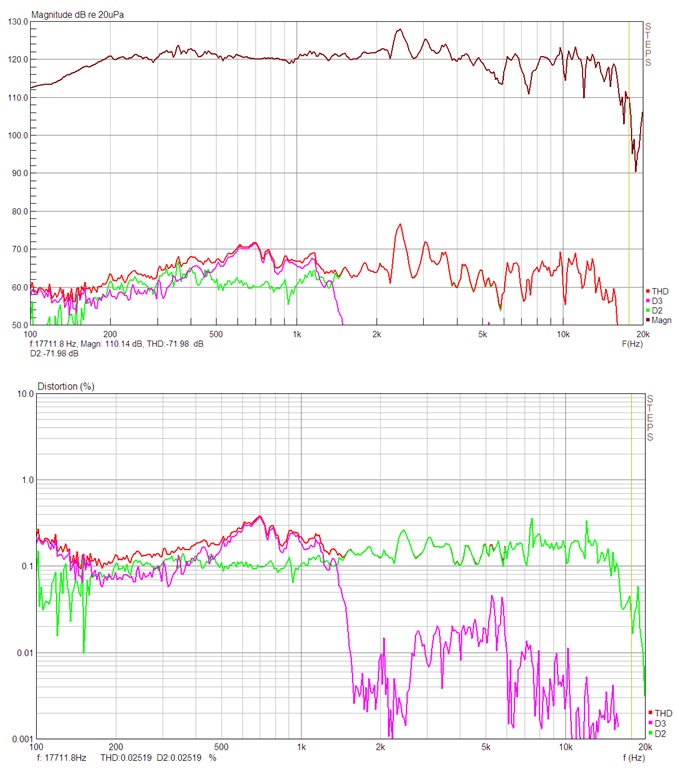

Accuphase DF-75 skaitmeninis filtras skyrimo dažnį, filtrų selektyvumą ir signalo užlaikymą leidžia keisti plačiose ribose. Nustačius 1500 Hz skyrimo dažnį, o selektyvumą padidinus iki 48 ir 96 dB/okt, duobės dažninėje nebelieka. Iškraipymų analizė parodė, kad su DF-75 nelyginė D3 harmonika skyrimo juostoje mažesnė nei buvo su Altec pasyviniais filtrais.Dažninė ir iškraipymai, kai DF-75 filtro selektyvymas 48 ir 96 dB/okt:
1500 Hz duobės nebėra, bet dažninės netolygumas AD ruože nesumažėjo. Taip pat išliko palyginti dideli AD modulio D3 iškraipymai.Apie CP-6001Be AD modulį.

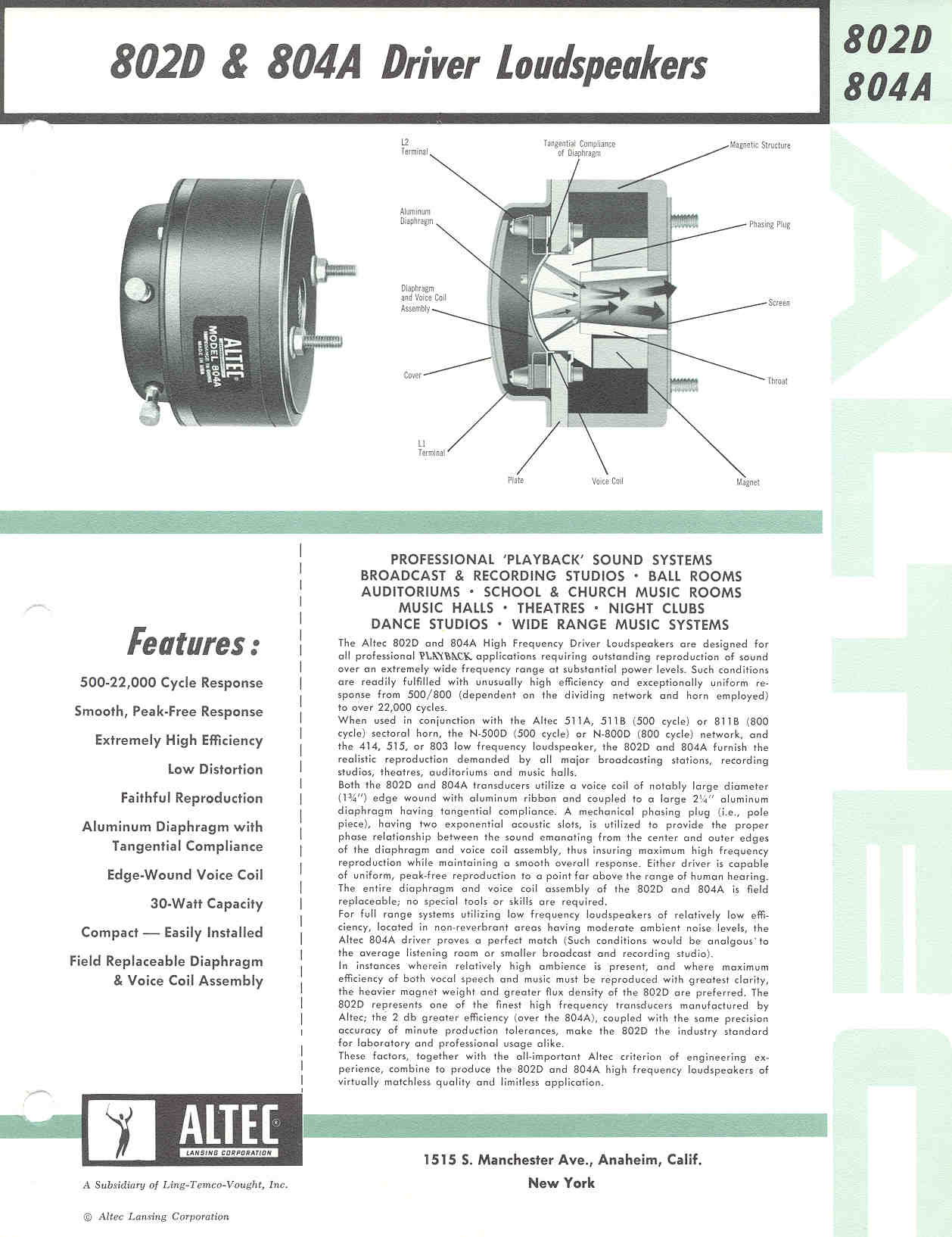

Pradėsiu nuo Altec 604 Duplex, kuriuose AD atkuria sumontuoti į 802D panašūs 1“ draiveriai aliuminio membranomis. Fazės adapteryje 2 akustiniai plyšiai, membranų pakabos iš to paties membranų aliuminio.

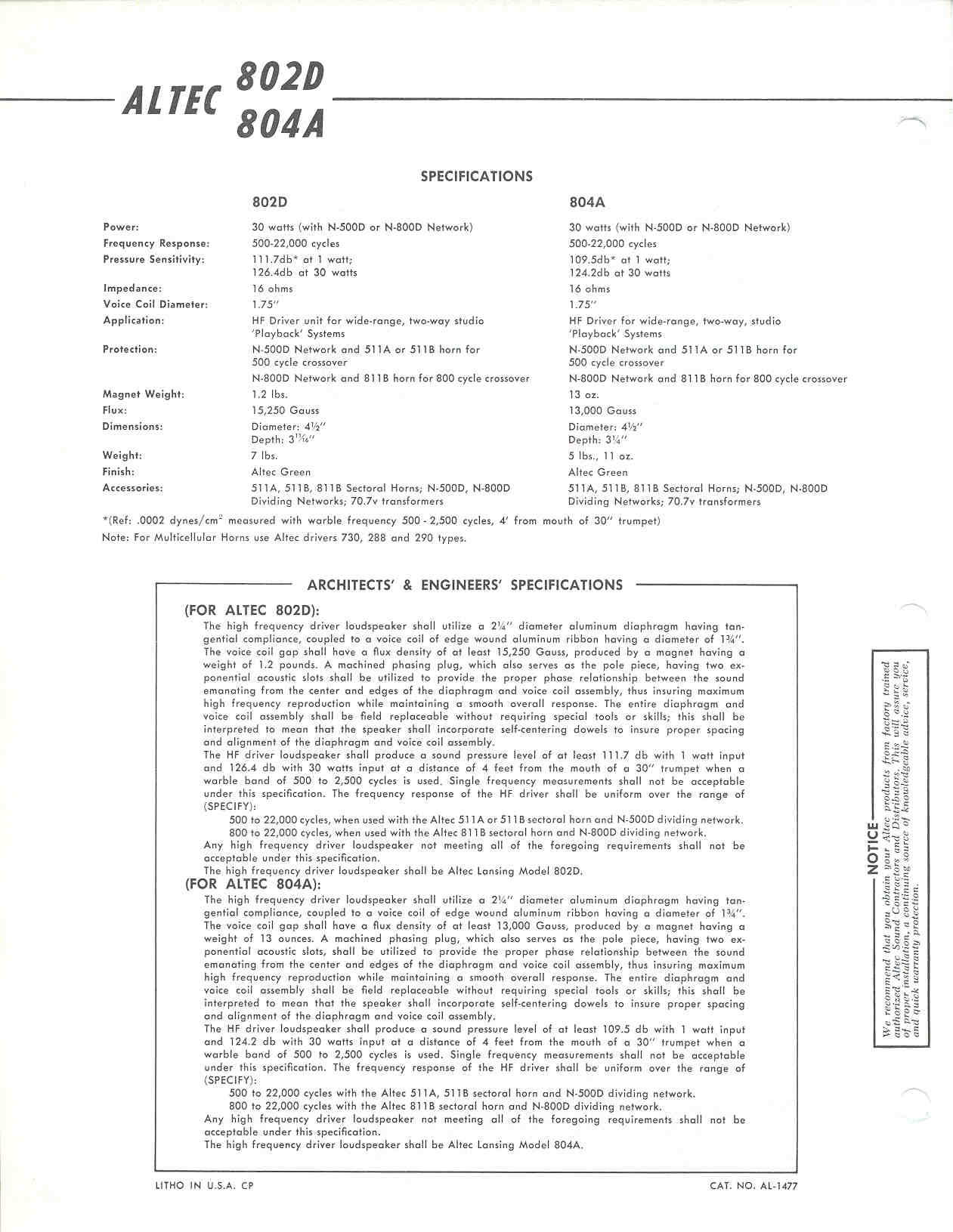

Deklaruojami tokie Altec 802D parametrai:
Deklaruojamas 22 kHz atkūrimas, bet realiai dažninė baigiasi žemiau (~15 kHz). Su AD korekciją ir spec. ruporais dažninę galima praplėsti, bet nukentėtų kiti parametrai.

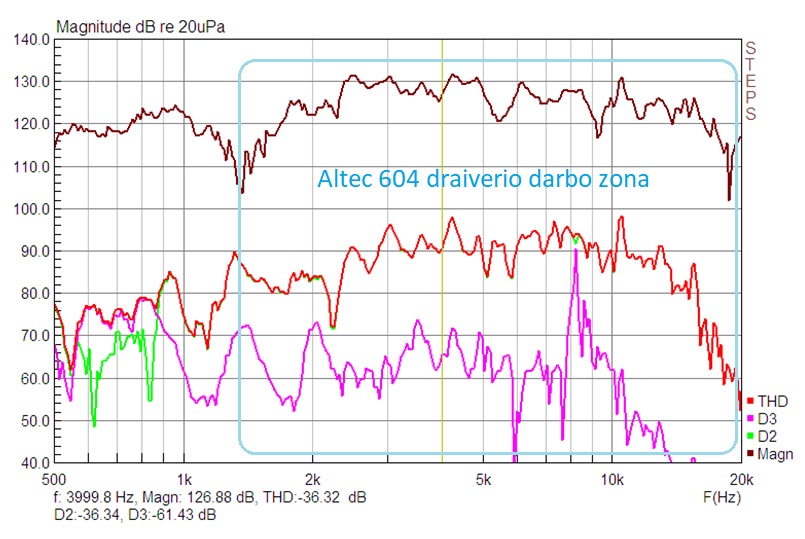

Altec 604 Duplex AD modulio dažninė:
Matome, kad Altec 604 AD atkūrimas prasideda nuo maždaug 1500 Hz ir pasibaigia maždaug 15 kHz dažniuose. Iškraipymai prie 90 dBC garsumo svyruoja 1 – 2 % (D2) ir apie 0.1 % (D3).
Akivaizdu, kad 1500 Hz skyrimo dažnis tokio dydžio garsiakalbiui per aukštas, o ir 16“ ŽD garsiakalbio garso sklaida aukščiau 1100 Hz nebus homogeniška. Skyrimo dažnį galima pažeminti, bet pirma reikia padidinti ruporą.Geriausi į muzikos kambarius yra trumpi apvalieji ruporai. Darbinė CP-6001Be ruporo forma bus Tractrix, nes tokia geriausiai užtikrina aktyvinį draiverio apkrovimą. AD modulis žemadažnio centre, AGILA projekte ruporas bus arčiau grindų, todėl nusprendžiau gaminti elipsinį ruporą atspindžiams nuo grindų sumažinti.

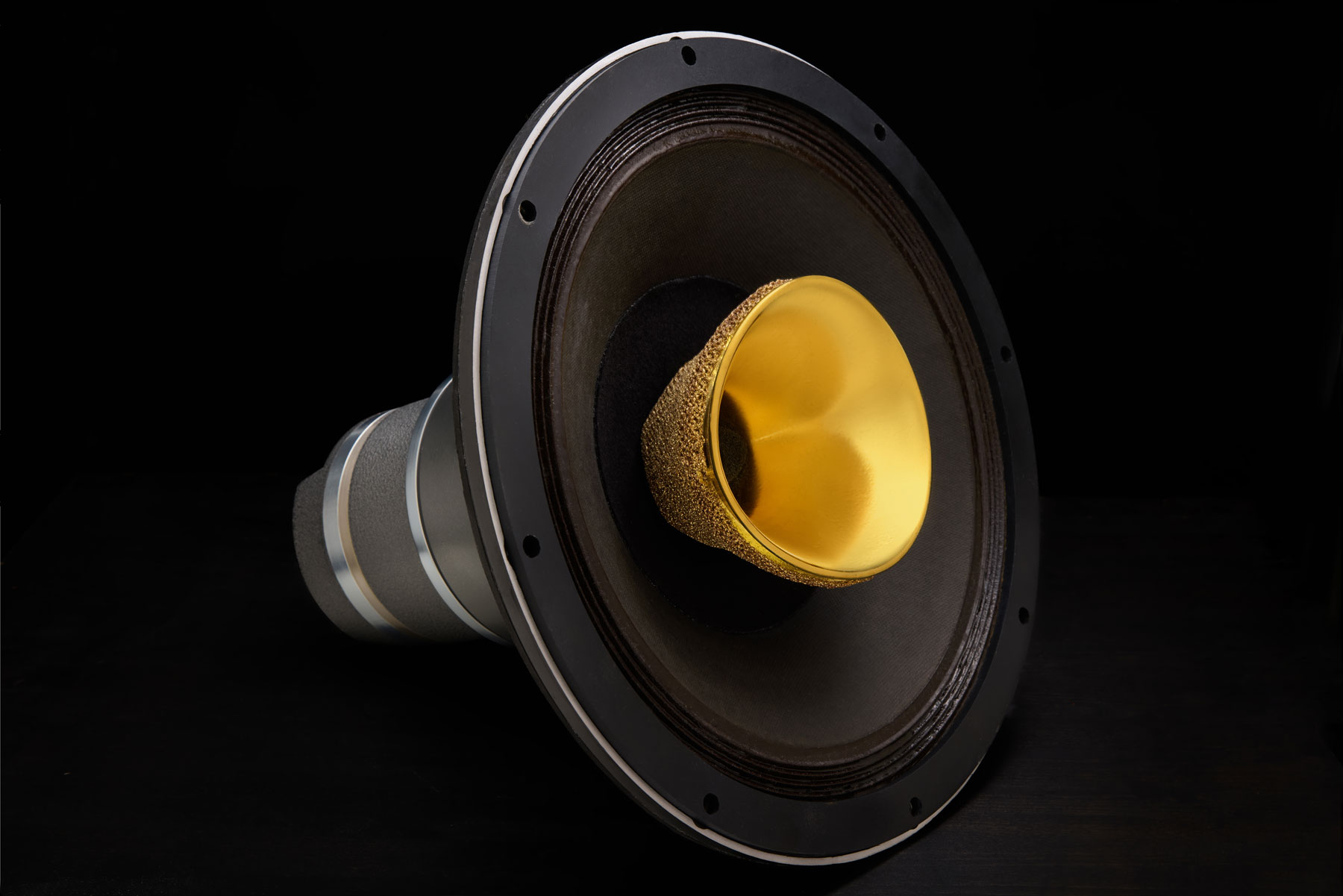

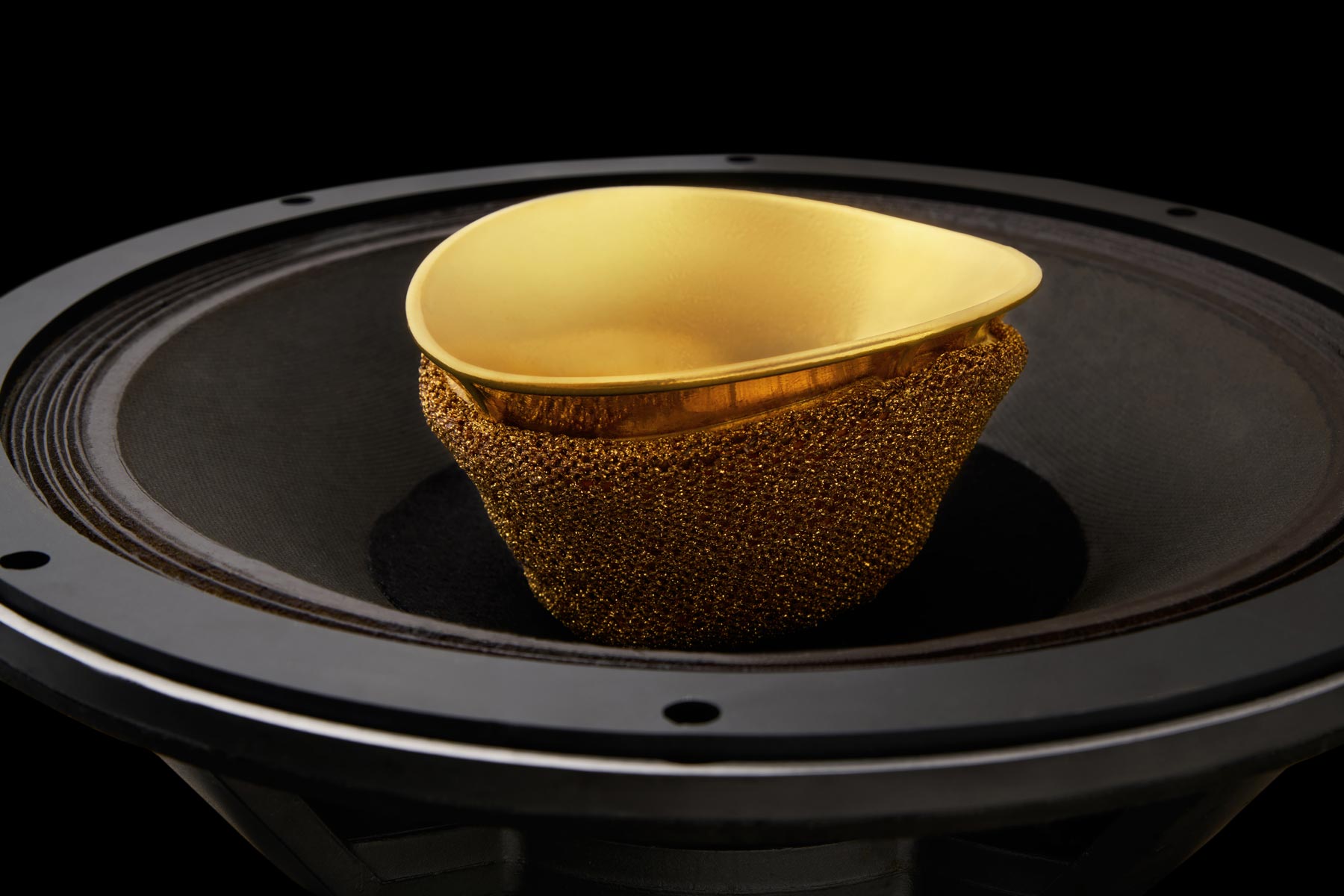

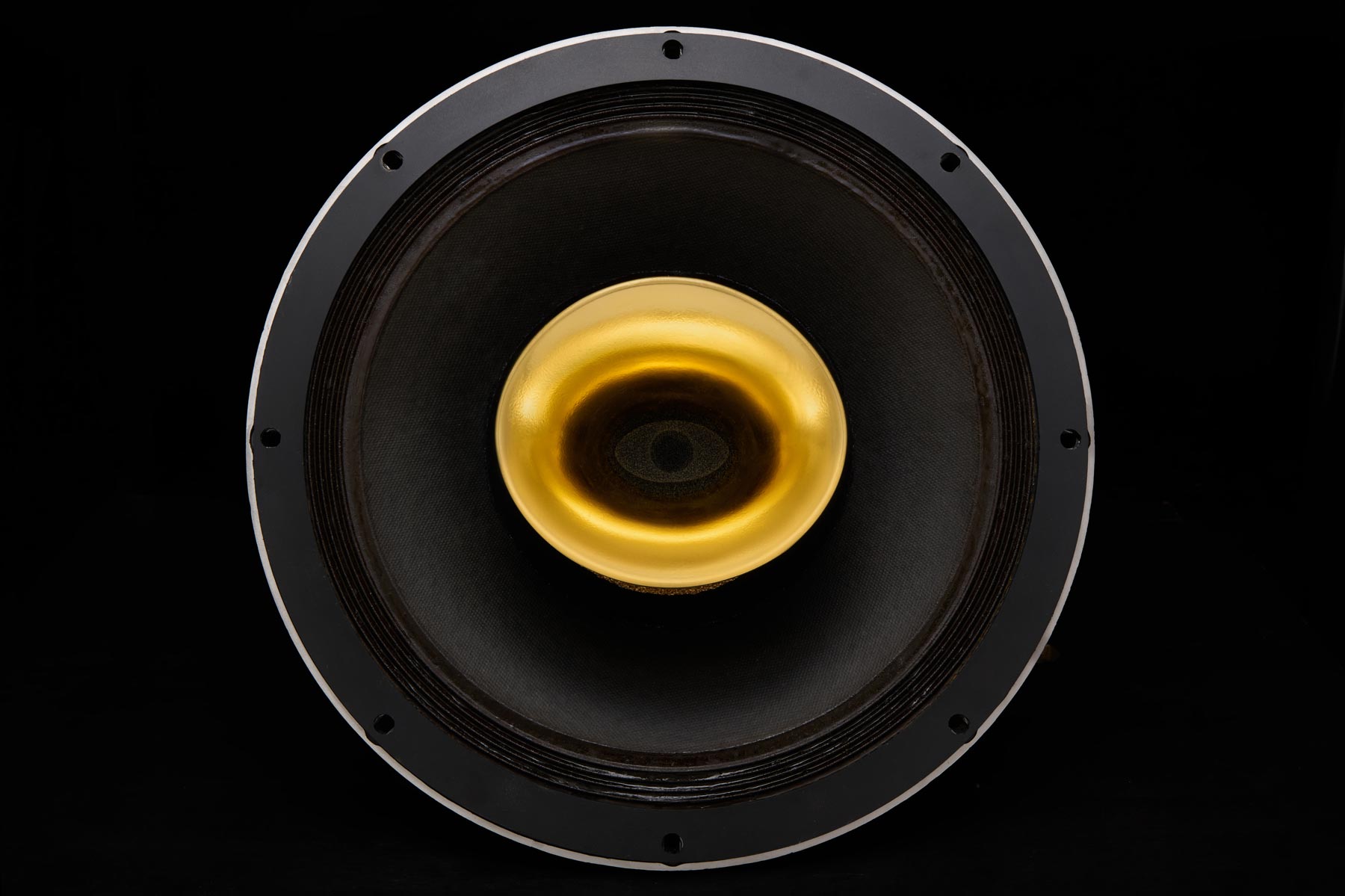

Stereofonija reikalauja sėdėti viduryje tarp kolonėlių. AGILA pritaikyta klausyti iš arti arba iš vidutinio atstumo, todėl ruporo sklaida gali būti nedidelė. 604 garsiakalbio ruporo sklaidos kampas Altec Lansing Model 17 korpuse 70 x 60 laipsnių, bet AGILA projektui parinkau 70 x 50 laipsnių sklaidą atspindžiams nuo grindų sumažinti. Naudojant didelio selektyvumo filtrus, AGILA ruporo ribinis dažnis gali būti 1 kHz. Toks bus ilgesnis ir ruporo įtaka ŽD garsiakalbiui bus mažesnė. Ruporas turi būti tvirtas, nerezonuoti, todėl bus iš metalo.KOPA projekte panaudojau modifikuotus TAD TD-2001 draiverius su gryno berilio membranomis. CPAP TD-2001K draiveriuose 3 akustinių plyšių fazės adapteriai, specialios sudėties polimerinės pakabos rezonansui sumažinti ir motorai su Alnico. Draiveriai gali dirbti nuo 550 Hz, dažninė glotni iki 20 kHz, šie draiveriai turi labai mažas D3 nelygines harmonikas. Sujungus Altec 604 Duplex žemų dažnių modulį su CPAP TD-2001K ir sukonstravus ruporą, gavosi taškinis spinduliuotuvas CP-6001Be:
CP-6001Be kompleksinė varža:
Iš Japonijos gauti ŽD garsiakalbiai ilgai nebuvo naudojami, matavimus atlikau vėsiame kambaryje, todėl išmatavau ~32 Hz rezonansą. Ilgiau paklausius muzikos, rezonansas sugrįš į gamintojo deklaruojamą ~30 Hz dažnį.Akustinei sistemai korpusas ne mažiau svarbus už garsiakalbius.
CP-6001Be garsiakalbio parametrai leidžia naudoti NIDA ŽD korpusus, išnaudojant patentuotus vertikalaus srauto išorinius fazės apgręžiklius (*). Apgręžiklius reikės suderinti glotniai dažninei ŽD ruože gauti, bet jų dažnis pasikeis nežymiai.Su DF-75 krosoveriu paprasta suderinti modulių sinchroninį darbą (atlikti akustinį suderinimą), tačiau nėra galimybės koreguoti korpuso priekio panelės įtaką žemiausiose muzikos oktavose. Tokioms problemoms spręsti Accuphase turi „čiulbantį išlygintoją“ DG-68. Įrenginys leidžia muzikos klausymo vietoje kompensuoti priekio panelės įtaką, sumažinti kambario rezonansus, formuoti norimą dažninę ir nustatyti aukščiausių oktavų atkūrimo kritimą. Reguliavimus atliekant skaitmeniniame domene, dažninės išlyginimas neįneša fazinių iškraipymų – tai palengvina GAS suderinimą ir pagerina darbą.
(*) Vertikalaus srauto išorinis fazės apgręžiklis garso monitoriams:
AGILA skyrimo dažnio parinkimas.
DF-75 skaitmeninis filtras leidžia parinkti bet kokį skyrimo dažnį, filtrų selektyvumą ir signalo užlaikymą akustinam suderinimui užtikrinti. CP-6001Be membranos viena nuo kitos nutolusios per 16 cm, tačiau DF-75 leidžia signalus užlaikyti sinfaziniam garso spinduliavimui gauti.
Altec 604 Duplex tyrimas
Altec 604 aktyvinių filtrų parinkimas lygiai dažninei gauti - Altec Lansing sektorinis ruporas reikalauja ŽD ir AD modulių darbo dažnius atskirti palyginti aukštame 1500 Hz dažnyje. Žemų dažnio garsiakalbio membranos dydis bei konstrukcija suponuoja skyrimą daryti žemiau, nes 1500 Hz skyrimas neužtikrina homogeniškas sklaidos, „604“ generuoja iškraipymus ir monitorių su „604“ dažninėje stebima kelių decibelų duobė skyrimo ruože.
