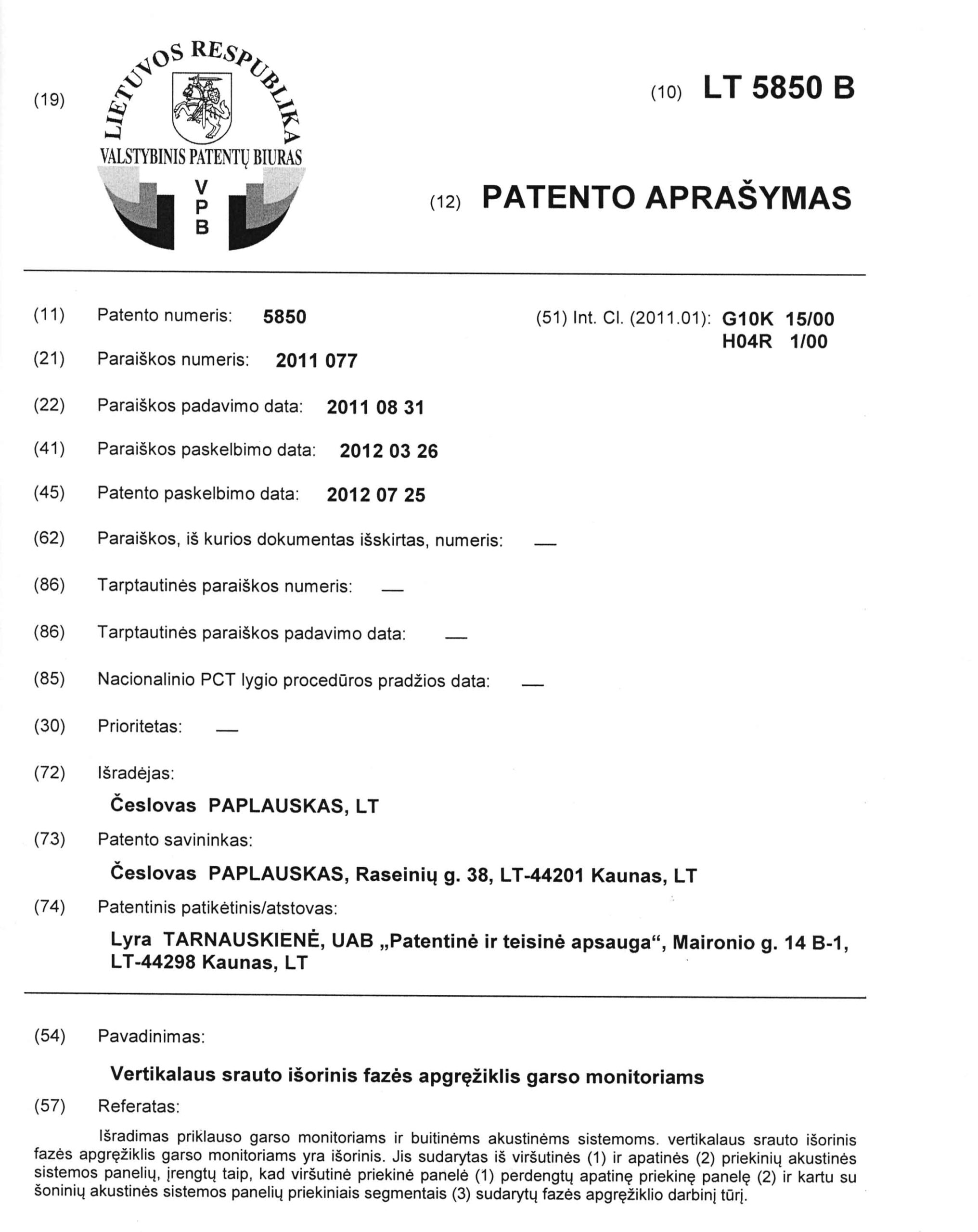

KOPA korpusai iš 27 mm storio rūšinės faneros, padengti Amerikos riešuto lukštu. Korpuso proporcijos artimos „auksinei“ taisyklei vidaus atspindžiams sumažinti ir tokios, kad derėtų prie AD modulio. Kaip ir NIDA projekte, AD modulis išorėje, o KOPA moduliai akustiškai suderinti garso sinchronizacijai užtikrinti. ŽD garsiakalbis viršutinėje korpuso dalyje atstumui iki AD modulio sumažinti. Fazės apgręžėjas patentuotos konstrukcijos kaip ir NIDA projekte, bet šį kartą panaudojau dar didesnį apgręžėją žemiausių dažnių atkūrimui pagerinti.
Keli papildomi žodžiai.

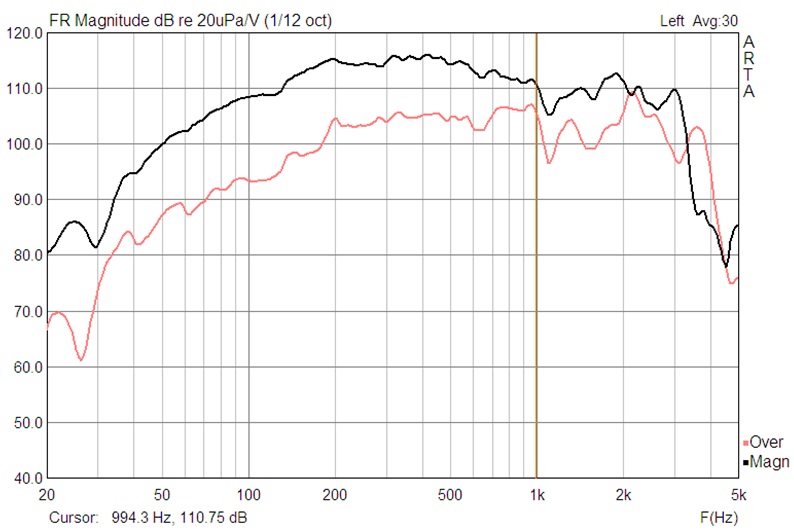

Vadovėliuose rašoma, kad FA ir ŽD spinduliuotuvo plotų santykis būtų maždaug 0,25. Buitinėse AS fazės apgręžėjai būna maži, tas santykis dažnai būna ~0,11, todėl pagarsinus, FA ir kolonėlės darbas išsiderina. Darosi sunku suvaldyti oro turbulencijas, sklinda triukšmas ir garsiai tokių kolonėlių nepaklausysi. Didžiuosiuose TAD, JBL, Westlake Audio monitoriuose su 15″ žemadažniais būna du 10 cm diametro FA, tada plotas maždaug 18 % garsiakalbių membranos ploto. TAD 2251 monitorių portai dideli, plotų santykis 0,27. NIDA projekte FA ir spinduliuotuvo plotų santykis didesnis (0,32), o KOPA sukonstravau su dar didesniais FA (plotų santykis 0,49). Žemuosius KOPA atkuria labai gerai, net prie labai didelės galios sklinda „minkštas“, gerai kontroliuojamas bosas.
Pradžioje būna pieštukas ir liniuotė rankose (2022 vasara).1. Vertinant jautrį reikia sutarti apie ką šnekame; kambaryje efektyvumą didina atspindžiai, kiekviena siena duoda +6 dB, kambario kampas + 18 dB, o žemiausiems dažniams visas kambarys yra beveik akustinis veidrodis.
2. AS su FA daninė prasideda maždaug nuo garsiakalbio Fs. Abejoju, kad tokios klasės buitinėse kolonėlėse būtų 8″ garsiakalbiai su 35 Hz rezonanso dažniu ir paminėtų kolonėlių atkūrimas nuo aukštesnių dažnių.
3. FA reikalauja tam tikrų parametrų žemadažnių. T. y., ŽD garsiakalbių motoras turi būti stiprus (Qts ~0,34). Tokie yra brangūs ir sunku tikėtis rasti gerų garsiakalbių Tannoy v4i Mercury kolonėlėse.
4. AS projektavimą reikia pradėti ne nuo gamintojo AS aprašymo, o nuo garsiakalbių T-S parametrų išmatavimo.“Kai kompiuteriu atsipjoviau žemesnius už 80Hz dažnius, tai žemo dažnio neradau.”
Dar vienas įrodymas, kad gamintojo parametrai pagrąžinti. Dažnai sutinkamas dalykas, kai parduodamos AS su kupra 70 – 80 Hz ruože, žmonės girdi žemuosius, bet deklaruojamų 50 ar žemesnių dažnių ten beveik nėra. Jūsų subvuferis atkuria žemiau, todėl ir girdite.
~~~~~~~~~~~~~~~~~
Siūlau temą stabdyti, nes pigiose kolonėlėse ieškoti vertingų komponentų beprasmis užsiėmimas.Trumpai apie projektavimą.
AXIHORN konstravimas vyko etapais. Pagaminau kelis Tractrix modelius iš gipso ir AP 200 iš betono. Betoninis buvo Waveguide pagal amerikiečio E. Geddes projektinį siūlymą.
Man reikšmingi buvo Earl R. Geddes moksliniai darbai apie ruporų iškraipymus, todėl konstruktoriams taip pat rekomenduoju.
Archyvinėje nuotraukoje ruporų maketai ir šablonai reikiamai formai gauti:

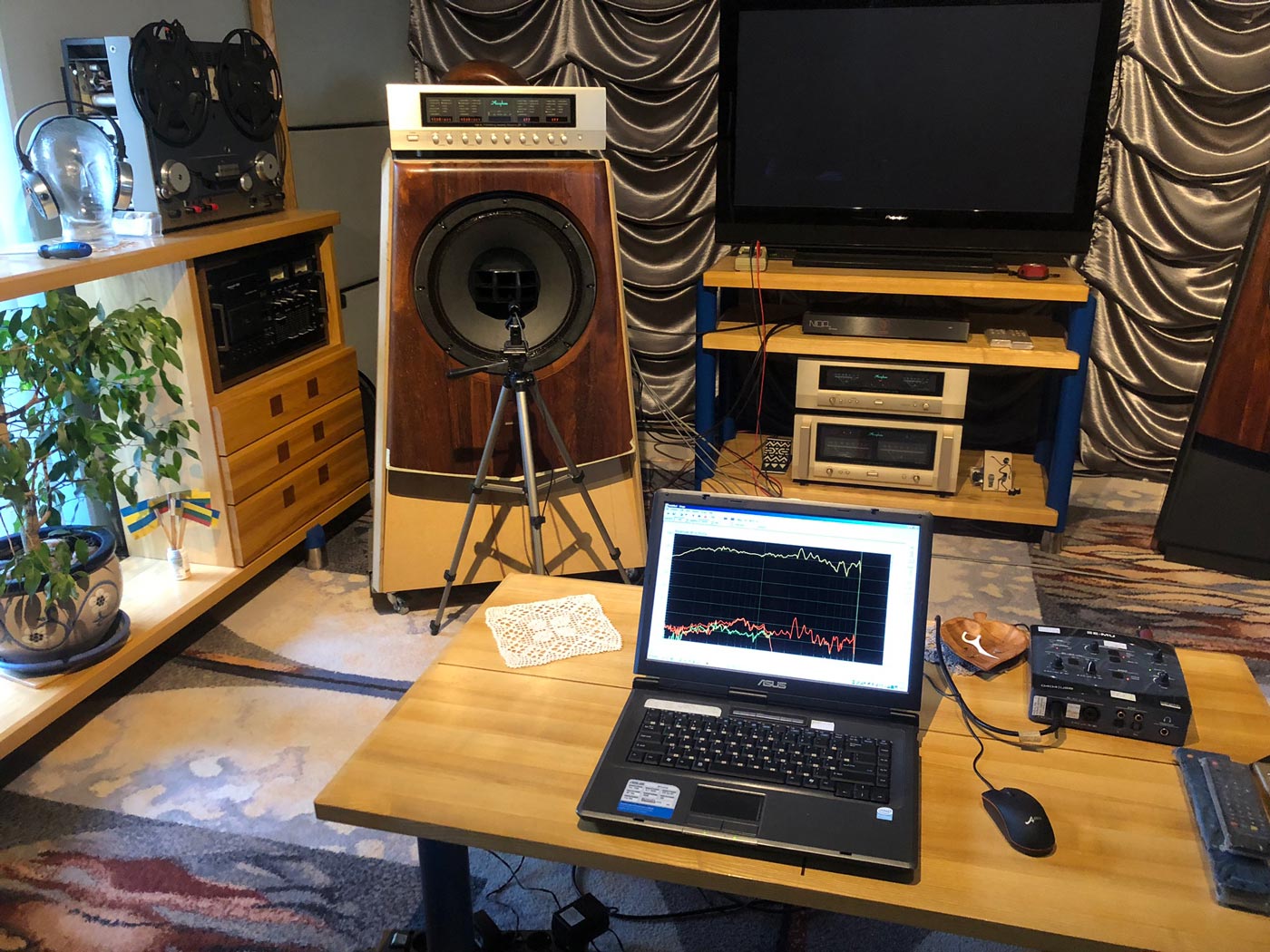

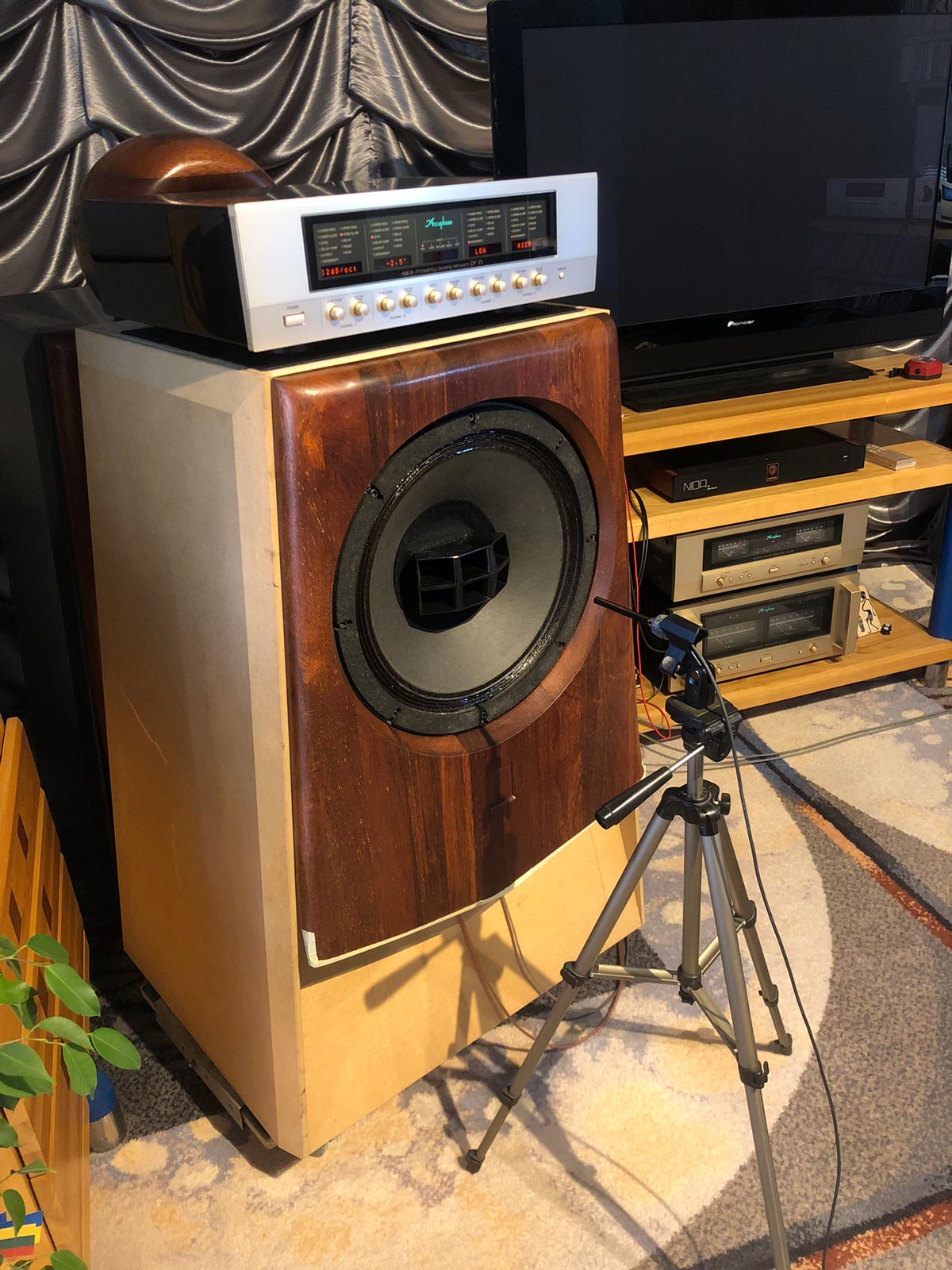

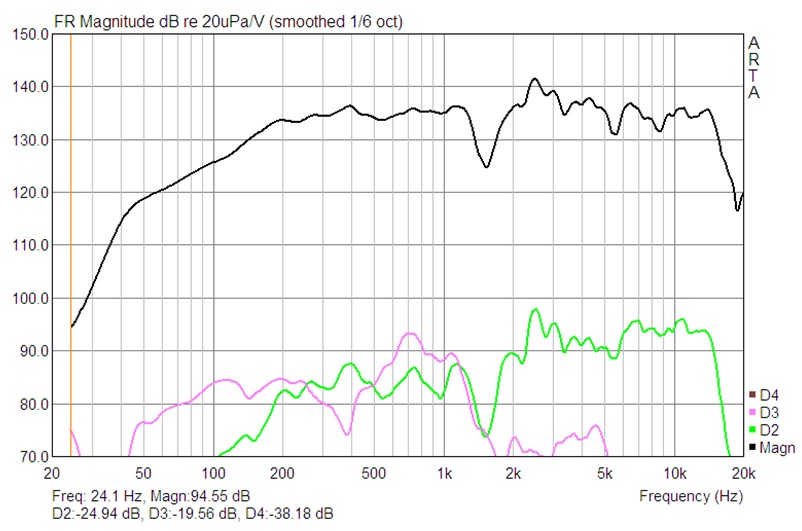

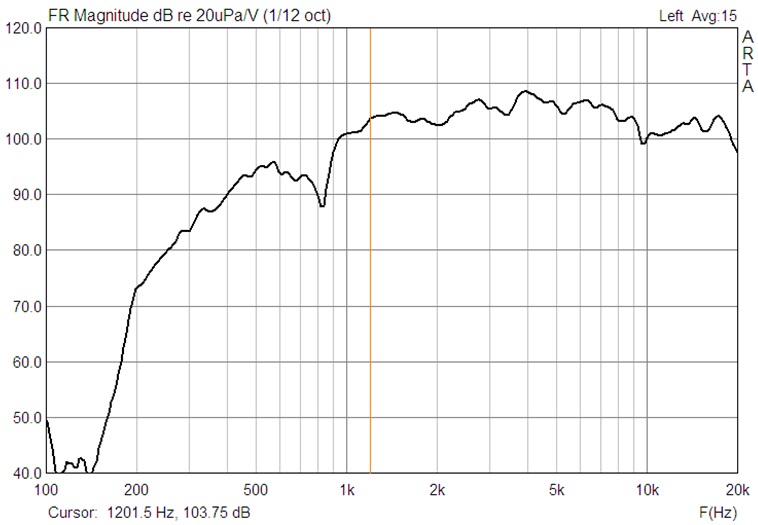

Matavimus atlikdavau kambaryje ir lauke naktį:
Geriausius rezultatus parodė šis juodas ruporas ir tapo AXIHORN:
AXIHORN ruporas NIDA garso sistemai.

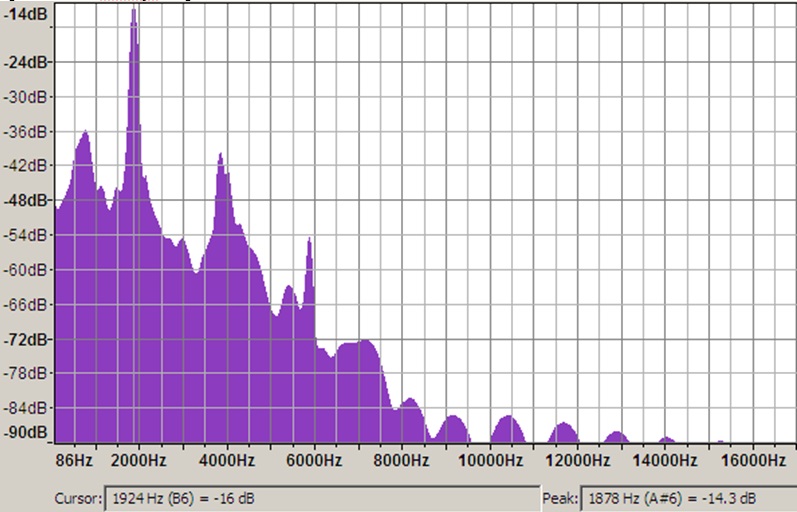

Mažiausius HOM (Higher Order Modes) iškraipymus turi apvalieji ruporai. Tractrix darbinės formos ruporų kompleksinėje varžoje vyrauja aktyvinė dedamoji, o tai dar viena iškraipymų mažinimo priemonė. Ruporai neturi rezonuoti, reikia stengtis sumažinti garso bangos sugrįžimą į kompresinį garsiakalbį ir… tai atlikus gaunasi AXIHORN.

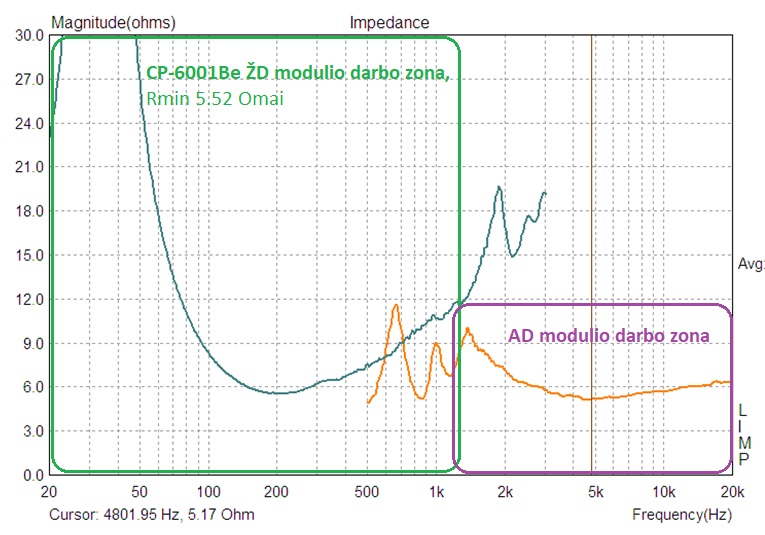

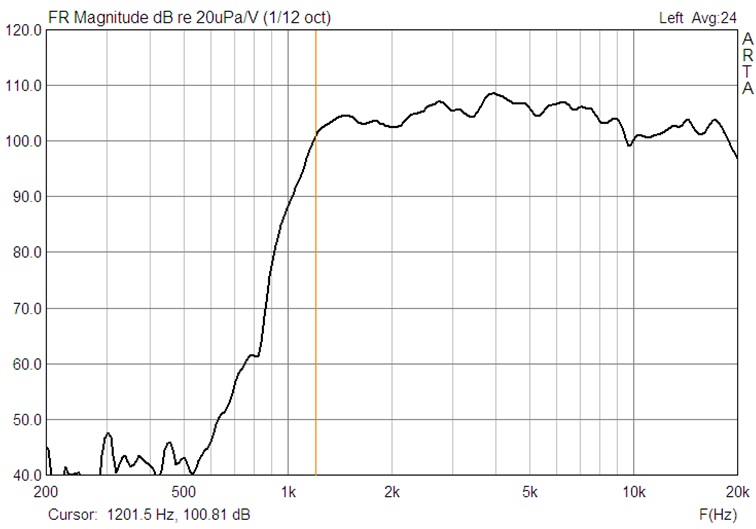

AXIHORN pritaikytas dirbti su 1″ TAD kompresiniais draiveriais. Visi TAD kompresiniai su Alnico motorais ir berilio membranomis. Naudojant selektyvius filtrus, AXIHORN CP5T gali dirbti nuo 550 – 800 Hz, efektyvumas siekia 60 %, o jautris – 110 dB/W/m. Siekiant sumažinti atstumą tarp garsiakalbių, AXIHORN apačia nufrezuota, ruporas nukreiptas žemyn palankiam akustiniam centrui suformuoti. Sumontavus ruporą ant NIDA ŽD modulio, abu moduliai dažnių skyrimo juostoje dirba sinfaziškai. Kitaip sakant, NIDA projekte buvo atliktas akustinis modulių suderinimas.
AXIHORN projektas pavyko, todėl logotipas ir pavadinimas apsaugotas prekės ženklu.

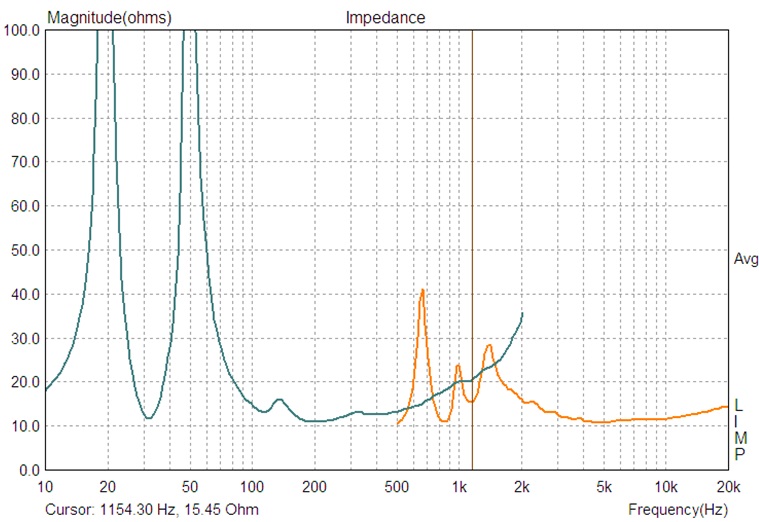

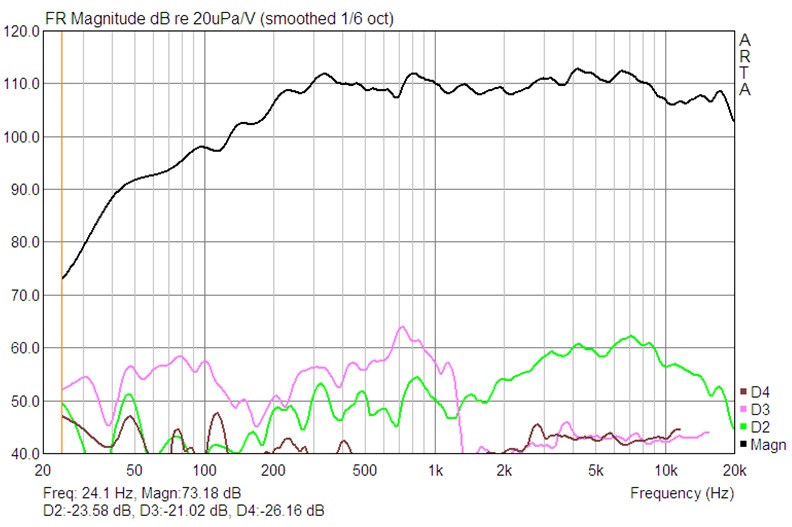

NIDA Mk1 projekte AXIHORN su galo dangteliu, tačiau parametrai išlieka. AXIHORN panaudojau KOPA projekte, šis ruporas tinka daugeliui didelio jautrio dvijuostėms GAS.

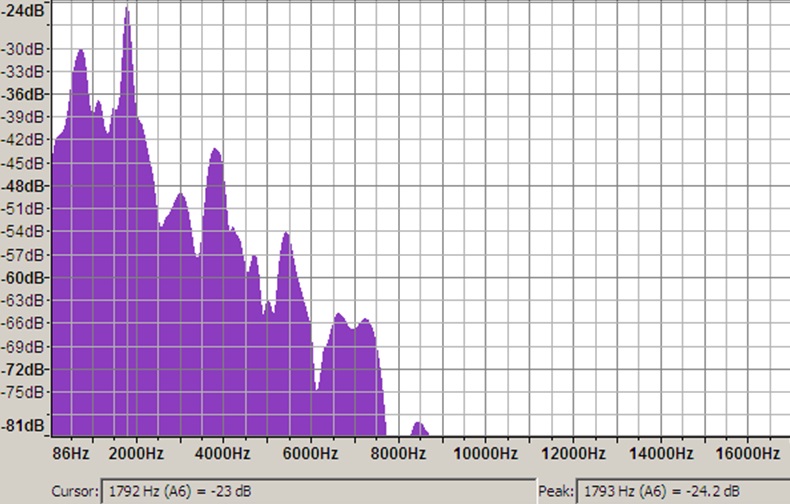

Su komoda neprasisuksite. Arba bus prastai žemuosius atkurianti atviro tipo (OB) kolonėlė. Komodą užsandarinus, garsiakalbiai virpins sieneles ir garsas bus labai prastas.
“Deklaruojama, kad 38,5 l dėžese kolonėlės atkuria nuo 32Hz. Padidėjęs jautrumas ir tūris beveik dvigubai man turėtų ženkliai pagerinti žemų atkūrimą. ”
1. Tūris, jautris ir žemiausiai atkuriamas dažnis tarpusavyje susiję parametrai. Čia rasite teiginio pagrindimą ir galėsite prognozuoti Tannoy kolonėlių potencialą.
2. AS korpusų tūris priklauso nuo ŽD garsiakalbių T-S parametrų. Perkėlus Tannoy garsiakalbius į komodą pagerėjimo nesitikėkite. Priešingai – turėsite tokią dažninę, kad nenorėsite klausyti.“91db kolonėlių deklaruojamas jautrumas šoktelėtų iki 94db, o gal ir iki 95db, nes kolonėlės neturės skiriamųjų filtrų.”
Skiriamieji filtrai, tiksliau droselis ŽD garsiakalbio grandinėje slopina ~1 dB. Reikia vertinti tai, kad gamintojai jautrį ir kitus parametrus padailina. Ypatingai, jei AS už kelis šimtus €.Gerų kompresinių muzikai namie atkurti nebeliko, bet stebime didelę buitinių garsiakalbių pažangą. Kupoliniuose AD garsiakalbiuose vis plačiau naudojamas berilis, bet tokie su kietomis-geromis membranomis išlieka brangūs. Pvz., Danijoje projektuojamų, Indonezijoje gaminamų Satori arba SB Acoustics AD garsiakalbių serijoje rasime tos pačios konstrukcijos kupolinių su šilko, berilio ir membranomis iš TPCD (dviejų sluoksnių TeXtreme laminato struktūra). Tie su moderniomis membranomis aukštadažniai turi labai geras charakteristikas, todėl galima naudoti didesnes (29 mm) membranas dažniams iki ultragarso atkurti. Jautris padidėja iki 95 – 96 dB/W/m ir tai jau didelio jautrio zona. Žinoma, gležnos ritės dinaminėmis galimybėmis negali lygintis su kompresiniais draiveriais, tačiau labai plati ir glotni dažninė leidžia klausyti geriausius šiuolaikinius muzikos įrašus. Esminė bėda – garso sklaida; kolonėlėms su kupoliniais garsiakalbiais reikės pinigų atspindžiams kambaryje sumažinti. Kupoliniai kietomis membranomis gali dirbti su AP, bet tai menkas šiaudas išsigelbėti…
Paminėsiu kelis kupolinius su Be membranomis iš Danijos ir iš Norvegijos: Satori TW29B-B, TW29BN-B, TW29BN-B-8, SB Acoustics SB29BNC-C000-4, SB29BAC-C000-4, Scan-Speak – D3004/6040, D3004/6040-10, D3004/6640, D2908/7140, SEAS – T25B001. Tokie kainuoja maždaug 300 – 400 €
Aukštadažniai su TeXtreme membranos truputį pigesni (Satori TW29TXN-B kainuoja ~200 €).
Anglies pluošto membranas matome Rockport Technologies, Magico, Kharma kolonėlėse. Tokius garsiakalbius taip pat gamina Morel, SB Acoustics. TeXtreme yra naujausia technologija, naudojama lenktyninių automobilių, laivų, o dabar ir membranų gamyboje. Plačiau apie tai rašo medžiagos kūrėjai Oxeon iš Švedijos.Grafike garsiakalbių su titano (raudona) ir su TeXtreme (žalia) membranomis lūžiai:
Kodėl TAD garsiakalbiai geriausi didelio jautrio 2-juostėms AS sukonstruoti?
Garsiakalbių kokybę lemia 3 dalys:
1. Membrana.
2. Ritė.
3. Magnetinė sistema.
Geriausios membranos yra iš gryno berilio, geriausios ritės būna suvyniotos stačiakampiu laidu geriausiam magnetinio plyšio užpildymui gauti, o ilgi Alnico magnetai leidžia sumažinti motorų iškraipymus. Panašius garsiakalbius su aliuminio membranomis gamino Altec Lansing, JBL-Pro padalinys ir dar keli didelių 2-juosčių gamintojai, bet japonų Pioneer TAD padalinio profesionalūs garsiakalbiai tenkino visas 3 sąlygas. Be aukščiau paminėtų sąvybių, TAD garsiakalbiuose naudojami Faradėjaus demoduliaciniai žiedai induktyvumui sumažinti, motorų ritės atlaiko labai aukštą (iki 400 laipsnių) temperatūrą, membranos atsparios aplinkos poveikiams, naudojamos tiesiškos akordeoninės (ŽD) ir specialaus poliestero (AD) membranų pakabos. 48 mm diametro TAD kompresinių garsiakalbių membranos atlaiko dideles perkrovas, o ypatingai mažas berilio membranos svoris (0,13 g.) užtikrina tiesišką kompresinių garsiakalbių darbą iki 23 kHz.
TAD garsiakalbiai brangūs, bet rinkoje nebuvo ir iki šiol neatsirado geresnių garsiakalbių didelio jautrio 2-juostėms AS su ruporais sukonstruoti. Pioneer parduota, TAD užsidarė, todėl siūlau paskubėti į TAD žvejybą antrinėje rinkoje.Gal reikia rinktis ne 2-juostę, bet daugiajuostę didelio jautrio GAS?
Jei kambarys didelis kaip salė, jei galima atsisėsti toli nuo kolonėlių, “taškinį” garso spinduliavimą galima gauti ir iš 3-juosčių arba 4-juosčių kolonėlių su ruporais. Daugiajuostėms lengviau parinkti garsiakalbius, tačiau AS bus sunkiau suderinti koherentiškam garsui gauti. AS su ŽD ruporais paliekame užribyje, nes tada namą statyti reikia pradėti nuo ruporų.“mane neramina, kad priekinių kolonėlių stereo ir sub’o padavimas su skirtingų modelių stiprintuvais duos laiko skirtumą”.
Aktyvinėse GAS geriau naudoti vienodus stiprintuvus, bet ir su skirtingais elektroninis signalo užlaikymas bus nedidelis. Akustinis užlaikymas būna žymiai didesnis, todėl reiktų stengtis atlikti AS modulių akustinį suderinimą. Galima filtrais, bet daugiau galimybių suteikia skaitmeniniai IIR tipo krosoveriai. Tada galimas tikslus signalo vėlinimo keitimas +/- 3 metrų diapazone.“Šiuo metu vyksta įgyvendinimas.”
Aktyvinėse GAS paprasčiau naudoti aparatūrinius analoginius arba IIR filtrus. Galios stiprintuvai nėra problema, o paprastesnėse GAS galima naudoti ir daugiakanalius TV resiverius.
~~~~~~~~~~~~~~~~~~~~~~~~~
Linkėdamas sėkmės, siūlau stabdyti “teorinį GAS projektavimą”. Jei Jums pavyks sukonstruoti konkurencingą, stabiliai veikiančią aktyvinę daugiajuostę stereo garso sistemą su TV resiveriu bei “programišku” dažnių filtravimu ALSA apimtyje, kviesiu vėl parašyti.Jei šnekate apie kompiuterinį filtravimą, tada skaičiavimai užima laiko ir randasi signalo užlaikymas (latency). Tokia GAS nebetinka filmuotai medžiagai, todėl aktyvinėse GAS dažniau renkasi ne FIR (programinius), bet IIR (aparatūrinius) filtrus. Jei jūsų siūlymas išbandytas, pristatykite, prašau, savo GAS.
Paminėsiu, kad šis resursas skirtas stereo įrašų atkūrimui.
